DAM11 Series Moulded-Case Circuit Breaker

Автоматический выключатель в литом корпусе серии DAM11

Серии автоматических выключателей DAM11, DAM11LY, DAM11RT, DAM11E и DAM11EY — это новые модернизированные автоматические выключатели, исследованные и разработанные компанией, в сочетании с преимуществами аналогичных международных продуктов и спросом на внутреннем и международном рынках.

Расследование

Скачать

Описание продукта
Технические характеристики
Особенности продукта
Подробнее

Описание продукта

DAM11, DAM11LY, DAM11RT, DAM11E и DAM11EY Серия автоматических выключателей — это новые модернизированные автоматические выключатели, исследованные и разработанные компанией, в сочетании с преимуществами аналогичных международных продуктов и спросом на внутреннем и международном рынках.

При напряжении изоляции до 1000В автоматический выключатель применим для распределительных сетей переменного тока 50Гц, номинальным рабочим напряжением 690В и номинальным рабочим током от 10А до 1000А, используется для распределения электрической энергии, защиты цепей и силового оборудования от перегрузки, короткого замыкания, напряжение и т. д., также может использоваться для нечастого запуска двигателя и защиты его от перегрузки, короткого замыкания или пониженного напряжения.

Он отличается небольшим размером, высокой прочностью на разрыв, коротким перекрытием и т. д. и является идеальным продуктом для пользователей. Его можно установить вертикально или горизонтально.
Автоматический выключатель постоянного тока в литом корпусе серии DAM11DC (далее — автоматический выключатель) подходит для систем постоянного тока с номинальным напряжением до 1000 В постоянного тока включительно и номинальным током 10–800 А, используется для распределения электрической энергии, защиты цепей и силового оборудования от перегрузка, короткое замыкание и т. д. Продукты можно запитывать проводами сверху и снизу, они не имеют полярности. Соответствуют стандартам. IEC60947-2, GB14048.2 и т. д.

Технические характеристики

Высота до 2000м;
Температура окружающей среды должна находиться в пределах от -5℃ до +40℃ (+45℃ для морской продукции);
Он выдерживает воздействие влажного воздуха;
Он выдерживает воздействие плесени;
Он может противостоять воздействию ядерной радиации;
Максимальный наклон составляет 22,5 ℃.
Он по-прежнему может надежно работать, когда корабль подвергается нормальной вибрации;
Оно все еще может надежно работать, даже если изделие подвергнется землетрясению (4g).
Места, где окружающая среда свободна от опасности взрыва и вдали от газа или проводящей пыли, которые могут разъедать металл или разрушить изоляцию;
Беречь от дождя или снега.

Предприятие и кредит создают предприятие

Компоненты автоматического выключателя

1 вспомогательный переключатель	5 Клеммная крышка	9 Ручное управление
2 переключатель сигнализации	6-фазный раздел	10 Проводка задней панели вставного типа
3 Шунт	7 передняя проводка	11 задняя проводка
4 Выпуск с недостойным воздействием	8 Электрическая операция

Руководство по выбору модели

Пруд	125	С				П	4
↓	↓	↓				↓	↓
Код продукта	Размер кадра	Текущий класс				Напряжение исходного кода управления	Номер полюса
Ссорный ваз	125 160 250 400 630 800		С	М	ЧАС	П: Электрическая операция	3: 3-полюс
автоматический выключатель	Примечание:	125	25/15		35/25	Z: Ротари Ручка	4: 4-полюс
	125 - обновленный тип 63 рамки	160	35/25	50/35	70/50	W: прямая операция
	160 - обновленный тип 100 рамки	250	35/25	50/35	70/50
	250 - обновленный тип 225 рамки	400	50/35	65/42	85/50
	630 - обновленный тип 400 рамки	630	50/35	65/42	85/50
		800	50/35	65/42	85/50

300	125А		2	А
↓	↓		↓	↓
Тип выпуска и внутренний аксессуар	Номинальный ток (А)		Приложение	Код продукта с четырьмя полюсами
Первая цифра представляет тип выпуска	125	10, 16, 20, 25, 32, 40, 50，63, 80, 100, 125	1: Распределение энергии	A: N-полюс без защиты не может закрыться или открыть
2: имеет только мгновенный выпуск	160	63, 80, 100, 125, 140, 160	2: моторная защита	B: N-полюс без защиты может закрыться и открыть
3: Сложный выпуск Примечание:	250	100, 125, 140, 160，180, 200, 225, 250		C: N-полюс с защитой может закрыться и открыть
Позднее две цифры - код аксессуаров (см. Таблицу аксессуаров)	400	250, 300, 315, 350, 400		D: N-полюс с защитой не может закрыть или открыть
	630	400, 500, 630
	800	500, 630, 700, 800

Q1			D1		Q.	2
↓			↓		↓	↓
Аксессуарное напряжение			Электрическое напряжение		Методы установки	Установить проводную плату или нет
Расцепитель минимального напряжения	Шунтирующий релиз	Вспомогательная тревога	DC1 Электрическая операция	DC3 Электрическая работа	Q: Фронт	1: нет
Q1: AC220V	F1: AC220V	J1: AC125V	D1: AC220V	D5: AC230V	H: Задняя часть	2: Да
Q2: AC240V	F2: AC380V	J2: AC250V	D2: AC230V	D6: AC110V	C: Тип плагина
Q3: AC380V	F3: DC110V	J3: DC125V	D3: AC380V	D7: DC220
Q4: AC415V	F4: DC24V	J4: DC24V	D4: AC400V	D8: DC110
				D9: AC110-240V
				D10: DC100-220V
			Примечание: адаптируемые напряжения для двух электрических операций. Пожалуйста, обратитесь к введению внешнего аксессуара.

Описание панели и функции

Интеллектуальная панель выпуска

Ручка регулировки панели следующим образом по очереди:

● IR (A) ISD (X IR) II (X IR)
● IR: перегрузить настройку отключения с длинной задержкой ток; ISD: короткая задержка с короткой задержкой, настройка отключения отключения;
● II: мгновенная настройка с коротким замыканием ток;

Параметры REST устанавливаются по заводской по умолчанию или устанавливаются путем удаленной связи следующим образом:

● TR: перегрузка длительной настройки задержки, заводская по умолчанию: 60S;
● TSD: короткая задержка с короткой задержкой, заводская по умолчанию: 0,1S;
● IP: перегрузка предварительной выплаты Настройка тока, заводская по умолчанию: 0,85*IR;

Особенности продукта

Особенность 1: ограничивающая пропускная способность

Страсывание тока относится к ограничению увеличения тока короткого замыкания в цикле и в цикле, защищенном DAM11, пиковым значением тока короткого замыкания и энергии I2T в схеме будет намного меньше проспективного значения. U-образный фиксированный контакт

Уникальный U-образный фиксированный контакт может достичь предварительной технологии:
Так называемая предварительная технология относится к тому, когда ток короткого замыкания протекает через контактную систему, электрическая мощность, генерируемая U-образным фиксированным контактом, и перемещение контакта является взаимным эксклюзивным. Чем больше ток короткого замыкания, тем больше отталкивание электродвижущей силы, и он генерируется вместе с током короткого замыкания одновременно. Перед тем, как произойти действие отключения, сила электродинамического отталкивания может сделать фиксированное и движущееся контактное разделение, увеличивая дугу, чтобы увеличить эквивалентное сопротивление между ними для достижения цели подавления увеличения тока короткого замыкания.

Функция 2: модульные аксессуары

Аксессуар: для автоматических выключателей той же кадра они имеют равномерные размеры независимо от пропускной способности и номинального тока; аксессуар: пользователи могут свободно
Выберите и расширяйте функции автоматических выключателей в соответствии с их потребностями
Модульные аксессуары имеют изоляционную функцию, которая легко для работы и установки горячей линии.

Особенность 3: миниатюрная рама

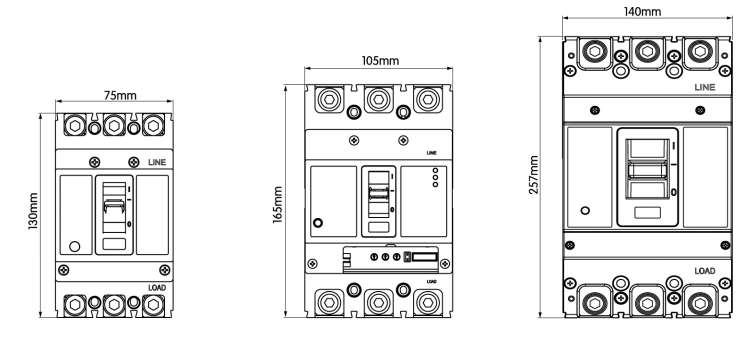

6 размеров кадров: 125 тип, 160 тип, 250 тип, 630 тип, 800 тип, 1250type
Оцененный ток DAM11 Series 10A ~ 1250A

Функция 4: Устройство отталкивания контакта (запатентованная технология)

Техническая схема, принятая изобретением:
Как показано на рисунке 1, новое контактное устройство в основном состоит из фиксированного контакта, перемещающегося контакта, вала 1, вала 2, вала 3 и пружин;
Когда автоматический выключатель находится в замкнутом состоянии, вал 2 действует на правой стороне угла пружины; Когда выключатель цепи имеет большой ток неисправности, движущийся контакт будет подвергнут электрическому отталкиванию, генерируемому самим током, и повернуть с центром вала 1, когда вал 2 вращается до верхней части угла пружины с движущимся контактом Это делает движущийся контакт, чтобы быстро вращаться вверх и быстро разбить цепь при реакции пружины, он увеличил разрывную способность продукта за счет оптимизации контактной структуры.

Особенность 5: интеллект

Сеть коммуникации удобнее. Он обращается к системе связи Modbus через выделенное соединение. Dam11e / Dam11ey с функцией связи может выбрать аксессуары для мониторинга для реализации дисплея дверей, чтения, установки и управления.

Функция6: модульная система погашения дуги

Функция 7: Объединение

Шесть серий DAM11, DAM11LY, DAM11DC, DAM11RT, DAM11E и DAM11EY под тем же размером кадра имеют одинаковые размеры, размеры установки и стиль внешнего вида, который является полностью унифицированным дизайном.
