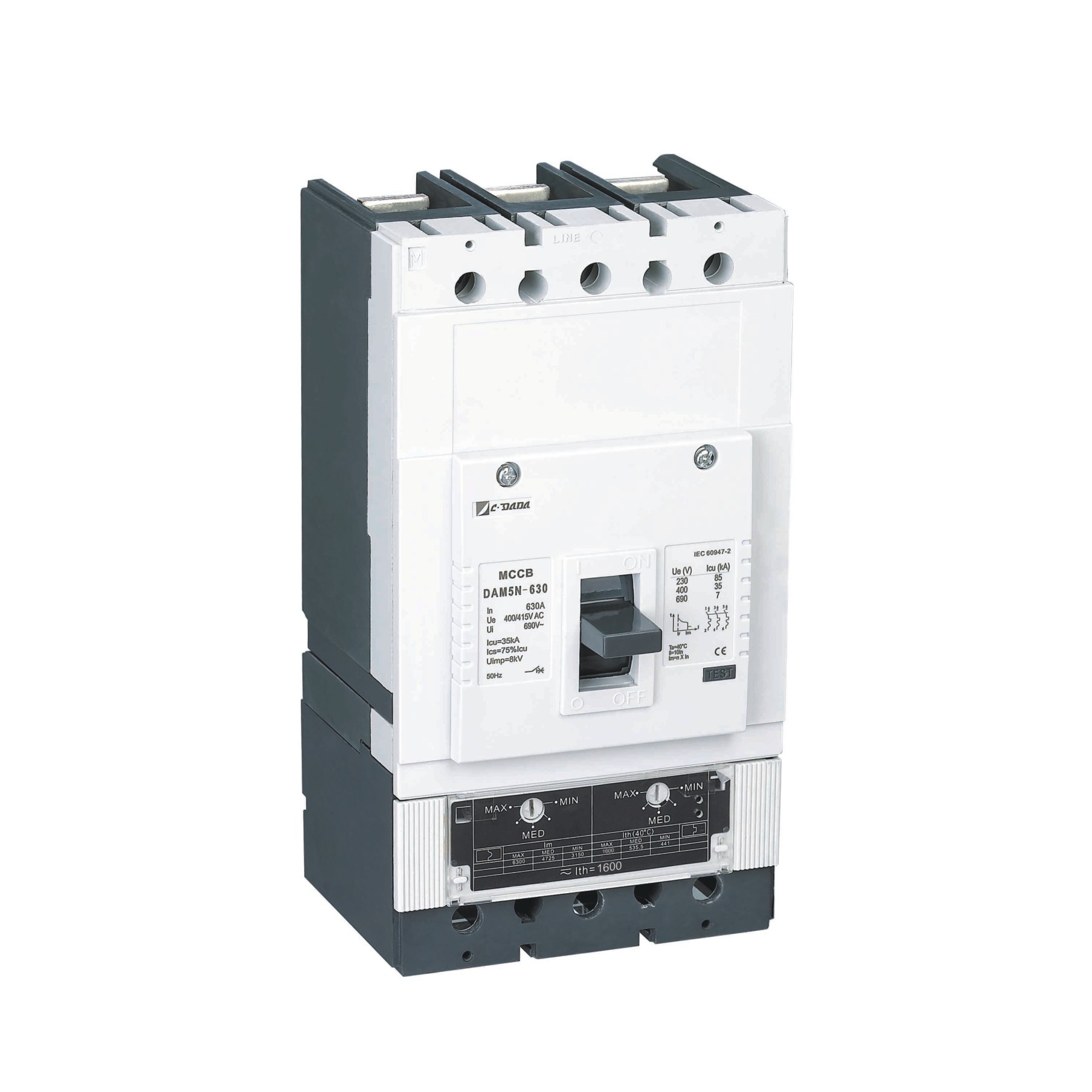

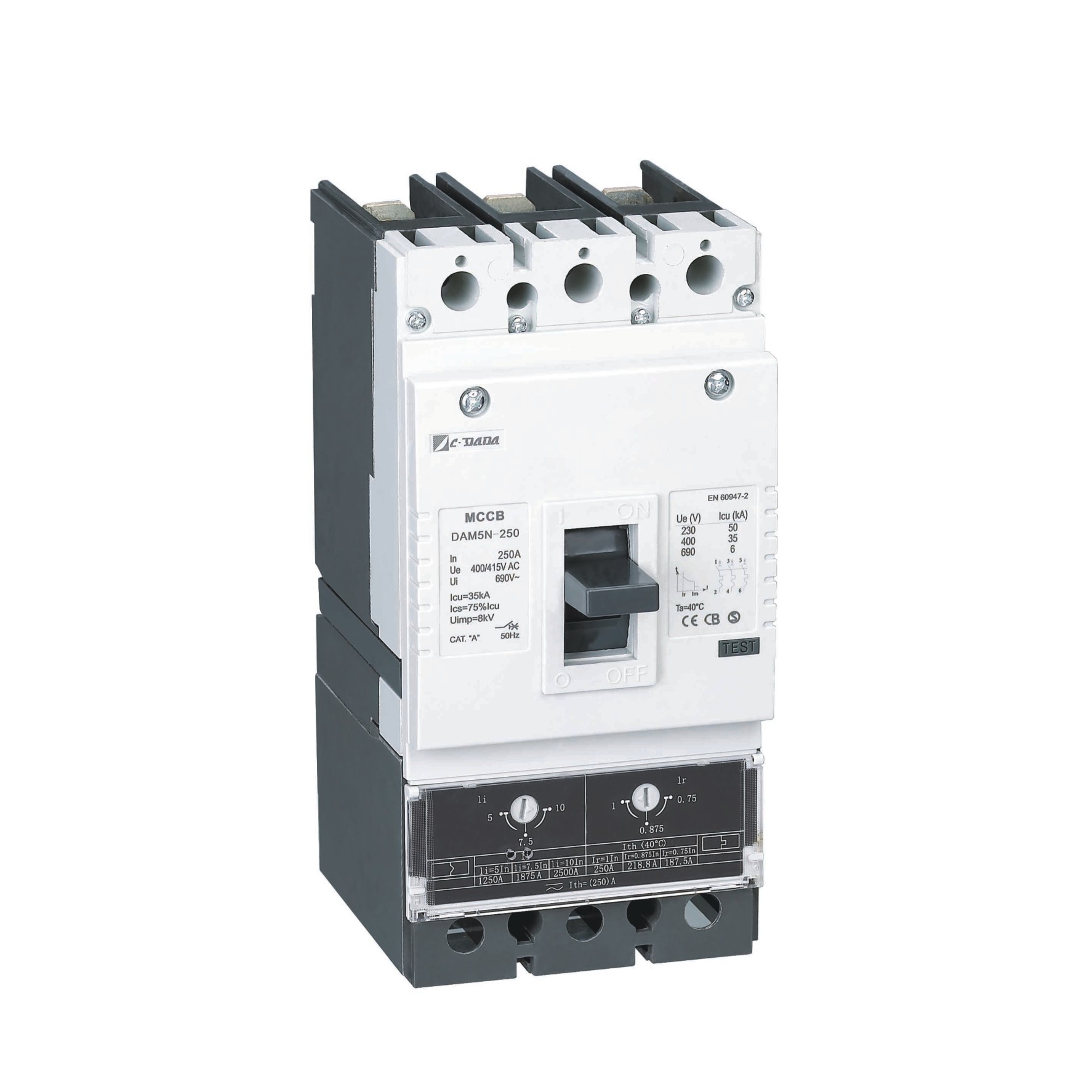

Автоматический выключатель в литом корпусе серии DAM1 с термо- и магнитной регулировкой (MCCB)
Автоматические выключатели в литом корпусе серии DAM1 с тепловой и магнитной регулировкой разработаны и изготовлены в соответствии со стандартами мирового класса. Обеспечивают защиту от перегрузки и короткого замыкания для всех применений. Термомагнитные элементы, регулируемые в широком диапазоне, делают эти автоматические выключатели идеальными для любого распределения. приложение.
СкачатьЭлектрические параметры автоматического выключателя в литом корпусе регулируемого типа DAM1 MCCB
Термомагнитный регулируемый автоматический выключатель типа MCCB | |||||||||
Фото | Модель | код | Ику (Калифорния) | ИС (КА) |
Номинальный ток -В
| Уи(В) | Уэ(В) | Полюс | Уимп(В) |
| ДАМ1-250 | Н | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)А | 750В | 400/415В | 3П/4П | 8000 |
С | 50 | 37.5 | |||||||
ЧАС | 65 | 48.75 | |||||||
Г | 85 | 51 | |||||||
| ДАМ1-630(400) | Н | 35 | 26.25 | 250–315 (350)– 400–500 – 630А | 750В | 400/415В | 3П/4П | 8000 |
С | 50 | 37.5 | |||||||
ЧАС | 70 | 52.5 | |||||||
Г | 85 | 52.5 | |||||||
| ДАМ1-800 | Н | 35 | 35 | 400-500-630(700)-800-1000А | 750В | 400/415В | 3П/4П | 8000 |
С | 50 | 37.5 | |||||||
ЧАС | 70 | 52.5 | |||||||
Г | 85 | 52.5 | |||||||
| ДАМ1-1600 | С | 65 | 50 | 800-1000-1250-1600А | 750В | 400В | 3П/4П | 8000 |
ЧАС | 85 | 50 | |||||||
Г | 100 | 50 | |||||||
·Icu: тест O-t-CO (O: маневр открытия, CO: маневр закрытия-открытия, t: продолжительность ожидания)
·Ics: тест O-t-CO-t-CO (O: маневр открытия, CO: маневр закрытия-открытия, t: продолжительность ожидания)
>> Физические параметры автоматического выключателя в литом корпусе DAM1 MCCB
Категория (EN 60947-2/IEC 60947-2) | Выносливость | |||||||
Модель | Полюс | Диэлектрические свойства (В) | Расстояние ионизации (мм) | Всего циклов | Электрическая жизнь | Механическая жизнь | Главная цепь | Вспомогательная цепь |
ДАМ1-250 | 3П/4П | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | А/Б | АС-15 |
ДАМ1-630(400) | 3П/4П | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | А/Б | АС-15 |
ДАМ1-800 | 3П/4П | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | А/Б | АС-15 |
ДАМ1-1600 | 3П/4П | 3000 | ≤80/0※ | 3000 | 500 | 2500 | А/Б | АС-15 |
Размер автоматического выключателя в литом корпусе MCCB
Модель | Полюс | Контурный размер (ДСШСВ) | Рисунки |

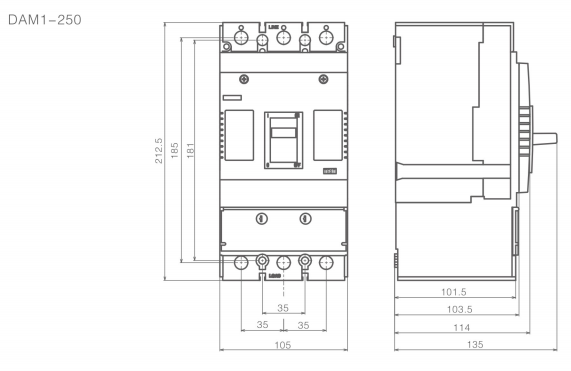

ДАМ1-250 | 3П | 212,5x105x103,5 мм |
|

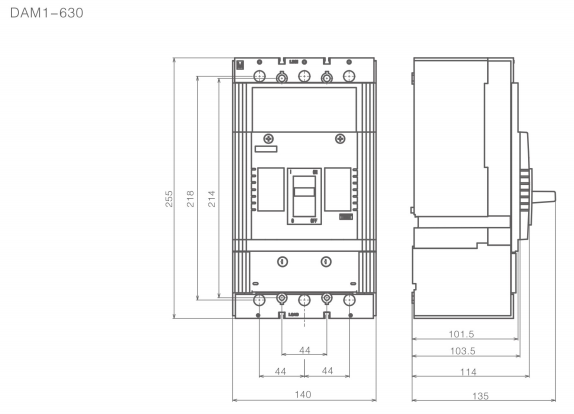

ДАМ1-630(400) | 3П | 254x140x103,5 мм |
|
4П | 254x184x103,5 мм | ||

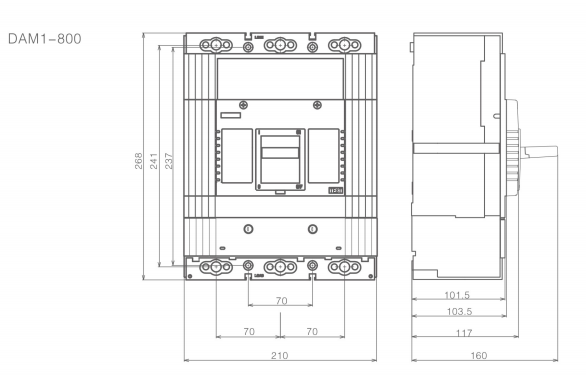

ДАМ1-800 | 3П | 268x210x103,5 мм |
|

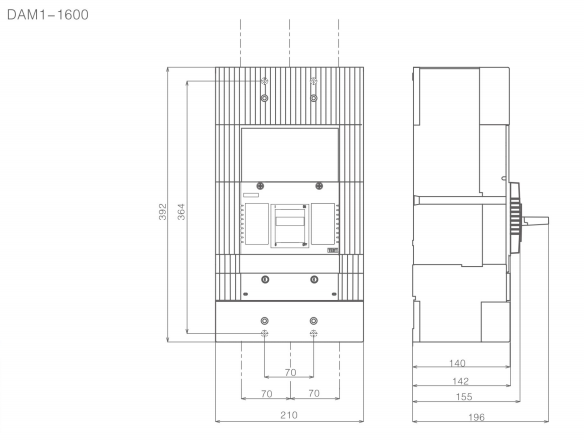

ДАМ1-1600 | 3П | 392x210x138,5 мм |
|
Широкий диапазон: от 160 А до 1600 А (переменный ток)
Компактные размеры
Регулируемая температура (70-100%)In.
Регулируемая магнитная настройка (5-10 раз)В.
Нажмите, чтобы отключить кнопку положения.
Раздельные главные и дугогасительные контакты.
Широкий выбор аксессуаров.
-
