contactor CJX2
Contactor CJX2 (LC1) (contactor CA/CC, en lo sucesivo denominado contactor), utilizado principalmente para el circuito de CA 50 Hz (o 60 Hz), el voltaje a 660 V, la corriente operativa nominal a 95 A en la categoría de utilización de AC-3. , 400 V (380 V), para el circuito de encendido y apagado remoto, arranque frecuente y control del motor de CA, y se combina con el relé térmico apropiado para formar un arrancador electromagnético para proteger el circuito, puede ocurrir sobrecarga. operación.
DescargarModelo de contactor AC/DC de Schneider LC1 | Modelo de contactor CA/CC de CJX2 |
LC1-D09M7C | CJX2-09 |
LC1-D12M7C | CJX2-12 |
LC1-D18M7C | CJX2-18 |
LC1-D25M7C | CJX2-25 |
LC1-D32M7C | CJX2-32 |
LC1-D40M7C | CJX2-40 |
LC1-D50M7C | CJX2-50 |
LC1-D65M7C | CJX2-65 |
LC1-D80M7C | CJX2-80 |
LC1-D95M7C | CJX2-95 |
JCX2 AC Contactor de los parámetros principales e indicadores de rendimiento técnico (ver Tabla 1).
Modelo | CJX2-09 | CJX2-12 | CJX2-18 | CJX2-25 | CJX2-32 | CJX2-40 | CJX2-50 | CJX2-65 | CJX2-80 | CJX2-95 | ||||||||||||
Corriente operativa nominal | 380/400V | AC-3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | ||||||||||
AC-4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | ||||||||||||
600/690V | AC-3 | 6.6 | 8.9 | 12 | 18 | 21 | 34 | 39 | 42 | 49 | 49 | |||||||||||
AC-4 | 1.5 | 2 | 3.8 | 4.4 | 7.5 | 9 | 12 | 14 | 17.3 | 21.3 | ||||||||||||
Corriente de calentamiento de aire libre convencional (a) | 20 | 20 | 32 | 40 | 50 | 60 | 80 | 80 | 95 | 95 | ||||||||||||
Voltaje de aislamiento nominal (V) | 690 | |||||||||||||||||||||
Trifásico controlable Potencia del motor de la jaula de ardilla | 220/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 | |||||||||||
380/400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | ||||||||||||
660/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 37 | 37 | 45 | 45 | ||||||||||||
Frecuencia operativa | Vida eléctrica | AC-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | 600 | 600 | 600 | 600 | ||||||||||
AC-4 | 300 | |||||||||||||||||||||
Vida mecánica | 3600 | |||||||||||||||||||||
Vida eléctrica | AC-3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 | |||||||||||
AC-4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | ||||||||||||
Vida mecánica (10000 veces) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | ||||||||||||
Modelo de fusible de distribución | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||||||||||||
Terminal prensado en frío | Número | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | |
No prefabricado alambre flexible terminal | mm² | 1/2.5 | 1/2.5 | 1/2.5 | 1/2.5 | 1.5/4 | 1.5/4 | 1.5/4 | 1.5/4 | 2.5/6 | 2.5/6 | 6/25 | 4/10 | 6/25 | 4/10 | 6/25 | 4/10 | 10/35 | 6/16 | 10/35 | 6/16 | |
Prefabricado alambre flexible terminal | 1/4 | 1/2.5 | 1/4 | 1/2.5 | 1.5/6 | 1.5/4 | 1.5/10 | 1.5/6 | 2.5/10 | 2.5/6 | 6/25 | 4/10 | 6/25 | 4/10 | 6/25 | 4/10 | 10/35 | 6/16 | 10/35 | 6/16 | ||
No prefabricado alambre duro terminal | 1/4 | 1/4 | 1/4 | 1/4 | 1.5/6 | 1.5/6 | 1.5/6 | 1.5/6 | 2.5/10 | 2.5/10 | 6/25 | 4/10 | 6/25 | 4/10 | 6/25 | 4/10 | 10/35 | 6/16 | 10/35 | 6/16 | ||
Potencia de la bobina de CA | 50Hz | Pull-in (VA) | 70 | 70 | 70 | 110 | 110 | 200 | 200 | 200 | 200 | 200 | ||||||||||
Hold (VA) | 9.0 | 9.0 | 9.5 | 14.0 | 14.0 | 57.0 | 57.0 | 57.0 | 57.0 | 57.0 | ||||||||||||
Poder (W) | 1.8~2.7 | 1.8~2.7 | 3~4 | 3~4 | 3~4 | 6~10 | 6~10 | 6~10 | 6~10 | 6~10 | ||||||||||||
Rango operativo | Voltaje de extracción: 85%US ~ 110US ； Voltaje de liberación: 20%de US ~ 75US | |||||||||||||||||||||
Parámetros básicos de contacto auxiliar | AC-15: LE: 0.95A 380V/400V ； DC-13: LE: 0.15A 220V/250V LTH: 10A | |||||||||||||||||||||

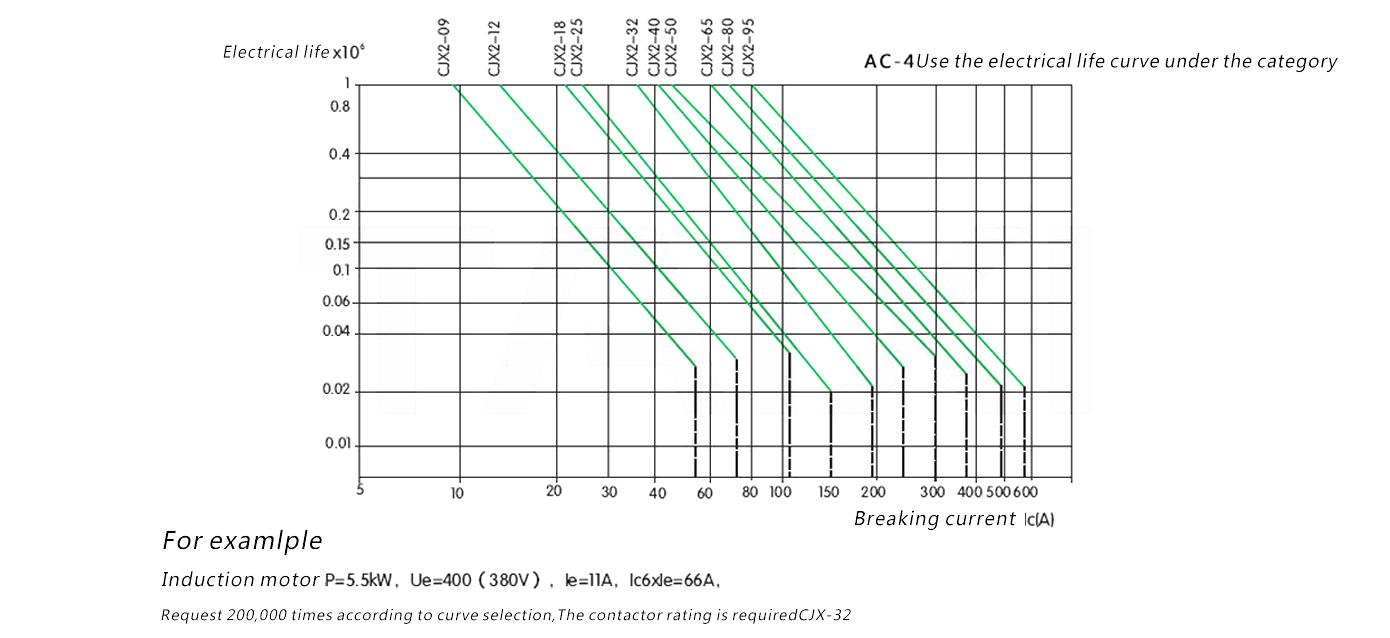

4.2 Curva de vida eléctrica.
4.3 Voltaje de la fuente de alimentación nominal de la bobina US y Código (ver Tabla 2).
Voltaje de la bobina US （V） | 24 | 36 | 42 | 48 | 110 | 127 | 220 | 230 | 240 | 380 | 400 | 415 | 440 | 480 | 600 |
50Hz | B5 | C5 | D5 | E5 | F5 | G5 | M5 | P5 | U5 | Q5 | V5 | N5 | R5 | T5 | X5 |
60Hz | B6 | C6 | D6 | E6 | F6 | G6 | M6 | P6 | U6 | Q6 | V6 | N6 | R6 | T6 | X6 |
50Hz/60Hz | B7 | C7 | D7 | E7 | F7 | G7 | M7 | P7 | U7 | Q7 | V7 | N7 | R7 | T7 | X7 |
1. El contactor para el tipo protector, la estructura de acción para la acción directa, el contacto para el doble punto de interrupción, con un tamaño pequeño, peso ligero, bajo consumo de energía, larga vida, seguro y confiable;
2. El contactor AC/DC puede componer un arrancador magnético de enclavamiento reversible mecánico, un arrancador de descompresión estrella-triángulo, también puede componer una variedad de productos derivados con grupo de contacto auxiliar, cabezal de retardo de aire, etc., según los usuarios.
3. Puede utilizar la instalación de bloques de construcción para agregar un grupo de contacto auxiliar, un cabezal de retardo de aire (el rango de retardo que se muestra en la Tabla 4), relés térmicos y otros accesorios, combinados en una variedad de productos derivados (consulte la Tabla 3).
4. El supresor de sobretensiones de la serie SR2 con una función importante de supresión de sobretensiones y utilizado con el contacto de la serie CJX2 puede proteger eficazmente el contactor para extender la vida útil. Y puede evitar interferencias del pulso de sobretensión a la PC y otros sistemas de control electrónico relacionados.
SR2-A para contactor CA/CC serie 09A ~ 32A CJX2, las especificaciones específicas son:
SR2-A 24 V ~ 48 V CA, CC
SR2-A 100 V ~ 250 V CA, CC
SR2-A 380 V ~ 440 V CA, CC
5. El contactor CA/CC tiene un tamaño pequeño, peso ligero, bajo consumo de energía, larga vida útil, seguro y confiable, etc.
6. El cuerpo del contactor de CA/CC tiene un par de contactos auxiliares normalmente abiertos o normalmente cerrados en 32 A y menos, un par de contactos auxiliares normalmente abiertos y normalmente cerrados en 40 A y más. Además, puede agregar un grupo de contactos auxiliares F4 (dos o cuatro grupos) o un cabezal de retardo de aire en la parte superior, agregar un NCF1-11C en cada lado, sus combinaciones (ver Tabla 4 y Tabla 5).
7. Excepto por la instalación con tornillos, el contactor también puede utilizar una instalación de riel estándar cóncavo de 35 mm (CJX2-09 ~ 95) y 75 mm (CJX2-40 ~ 95).
-
