Operación de sobrecarga térmica serie DAM1-125 Disyuntor de caja moldeada (tipo fijo)

Los disyuntores de la serie DAM1 están destinados a conducir corriente en modo normal y desconectarla en caso de cortocircuito, sobrecarga, sacudidas inadmisibles, así como activación operativa y disparo de piezas del circuito eléctrico. Están diseñados para su uso en unidades eléctricas que tienen una tensión operativa limitada a 400 V por corriente nominal de 12,5 a 1600 A. Corresponden a los requisitos de EN 60947-1, EN 60947-2.

  • Descripción del Producto
  • Presupuesto
  • Características del producto
  • Más detalles

Descripción del Producto

    Los disyuntores de la serie DAM1 están destinados a conducir corriente en modo normal y desconectarla en caso de cortocircuito, sobrecarga, sacudidas inadmisibles, así como activación operativa y disparo de piezas del circuito eléctrico. Están diseñados para su uso en unidades eléctricas que tienen un voltaje operativo limitado a 400 V por corriente nominal de 12,5 a 1600 A. Corresponden a los requisitos de EN 60947-1, EN 60947-2


Disyuntores termomagnéticos:

    Función de protección térmica: (Para protección en condiciones de sobrecarga) Bimetal, que proporciona protección térmica, consiste en una combinación de dos metales con diferentes coeficientes de extensión bajo calor. Cuando se calienta el bimetal, se dobla hacia el metal con menor extensión. De esta forma, se libera una muesca que ayuda a la apertura del mecanismo del interruptor para desactivar el interruptor. La velocidad de flexión del bimetal es directamente proporcional al tamaño de la corriente que pasa a través del interruptor. Porque un aumento de corriente significa un aumento de calor. De esta manera, la función de protección contra sobrecorriente del interruptor la cumple el bimetal con corrientes de carga superiores a la corriente nominal.


Función de protección magnética (para protección en condiciones de cortocircuito)

    Otra función del disyuntor es proteger el circuito conectado contra cortocircuitos. Puede producirse un cortocircuito como resultado del contacto de fases entre sí o del contacto fase-tierra. Dado que en caso de cortocircuito pasará una corriente muy alta a través de los cables, la energía del sistema debería interrumpirse en un tiempo más corto debido a la protección térmica. El disyuntor debe realizar una apertura instantánea para proteger la carga a la que está conectado. La pieza que cumple esta función es un mecanismo mecánico de apertura que opera con magnetización provocada por el área magnética formada por la corriente de cortocircuito.

    Los disyuntores de caja moldeada son disyuntores de bajo voltaje. Satisfacen las necesidades de instalación desde pequeños usuarios hasta grandes subestaciones industriales y sistemas de distribución de energía. Se aplican comúnmente en acerías, plataformas petrolíferas, hospitales, sistemas ferroviarios, aeropuertos, centros informáticos, edificios de oficinas, centros de convenciones, teatros, rascacielos y otras estructuras de gran escala.


Presupuesto

Parámetros eléctricos del disyuntor de caja moldeada DAM1 MCCB


MCCB de tipo fijo termomagnético

Foto

Modelo

código

  Icu (KA)

Circuitos integrados (KA)

Entrada de corriente nominal

interfaz de usuario (v)

Ue(V)

Polo

Uimp(V)

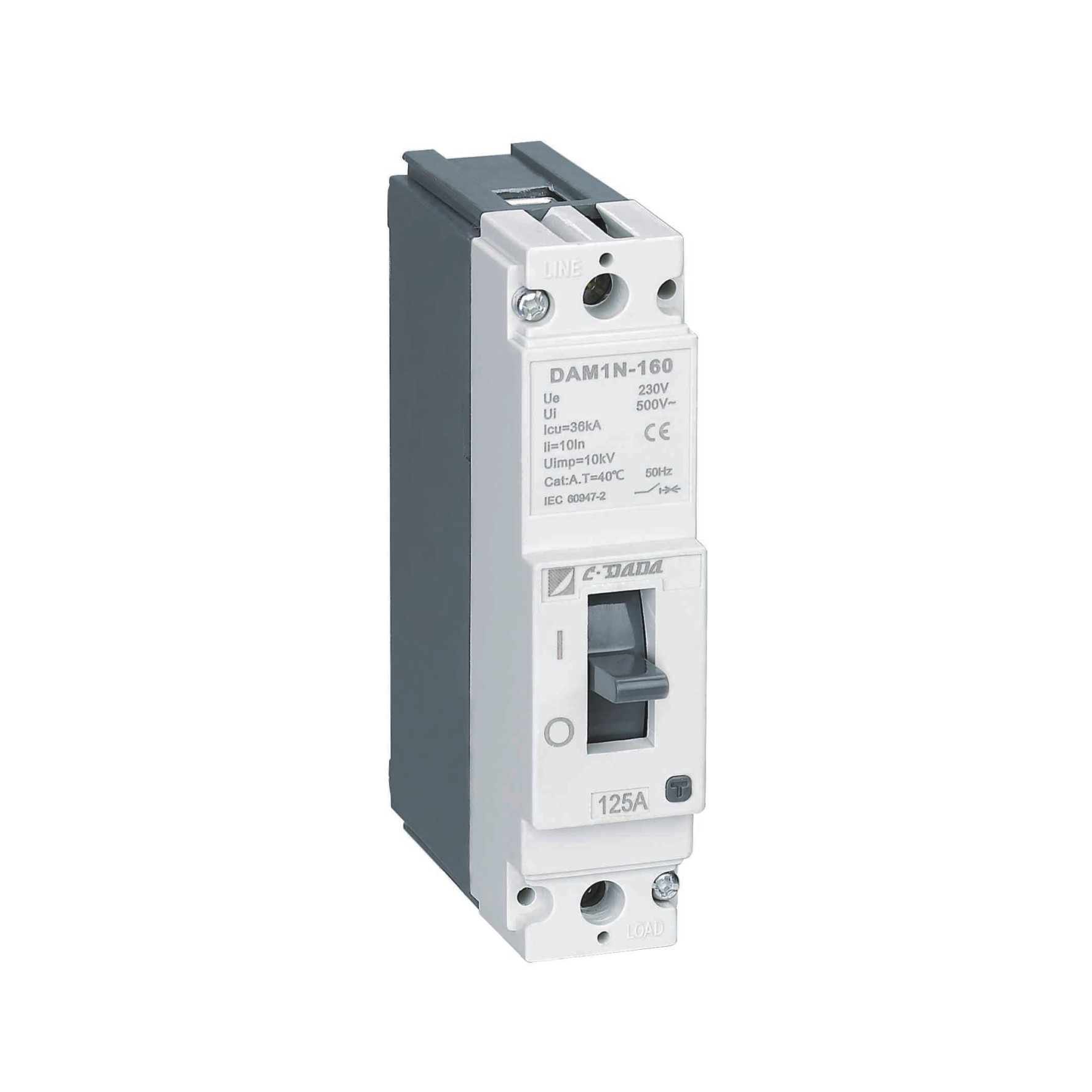

DAM1-160 1P MCCB moulded case circuit breaker.jpg

DAM1-160

B

25

18.75

10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A

500V

230V

1P

10000

norte

36

27

DAM1-250 3P moulded case circuit breaker.jpg

DAM1-200

B

25

18.75

10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)A

750V

400V

2P

10000

norte

36

27

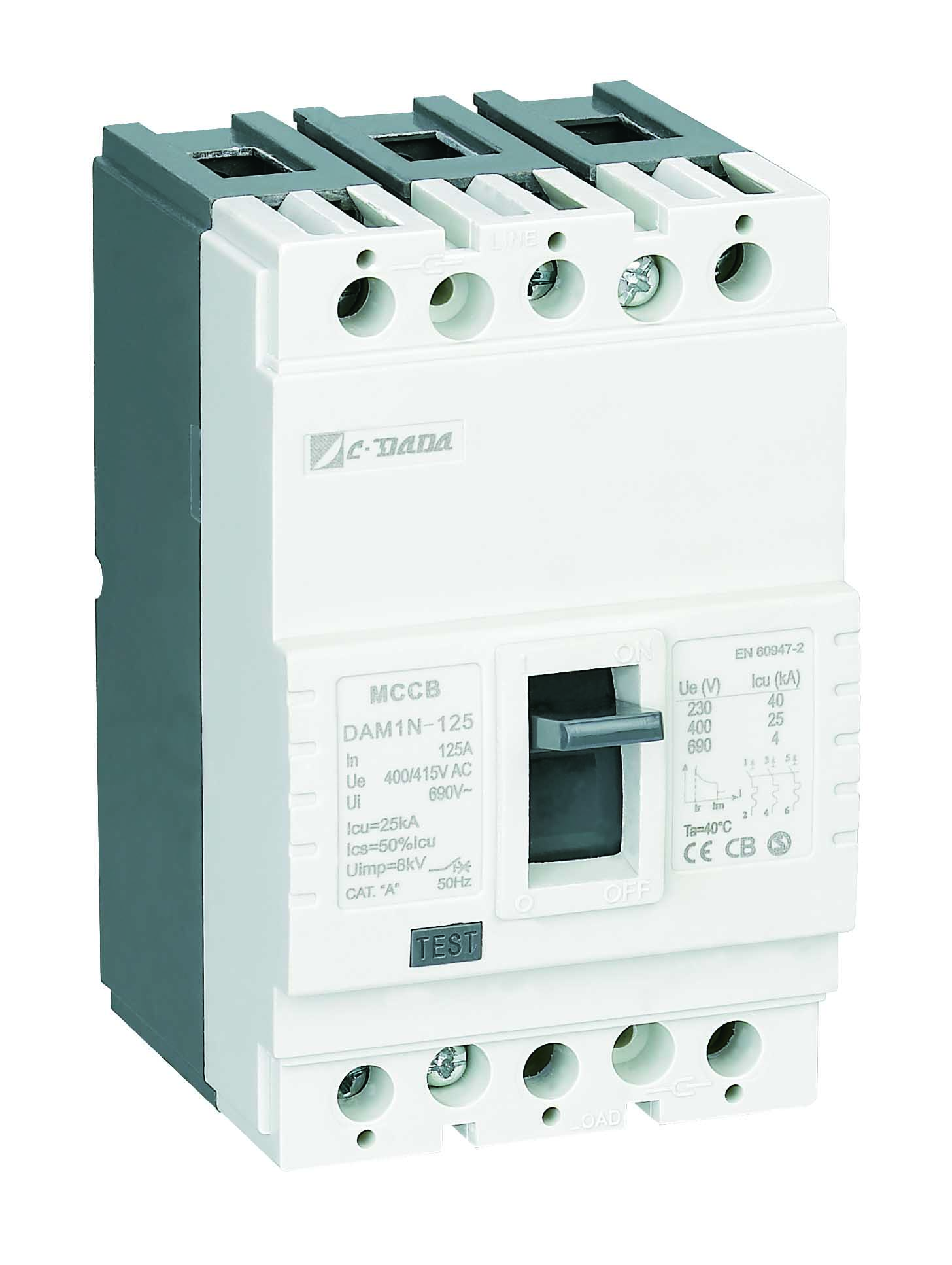

DAM1-125 3P

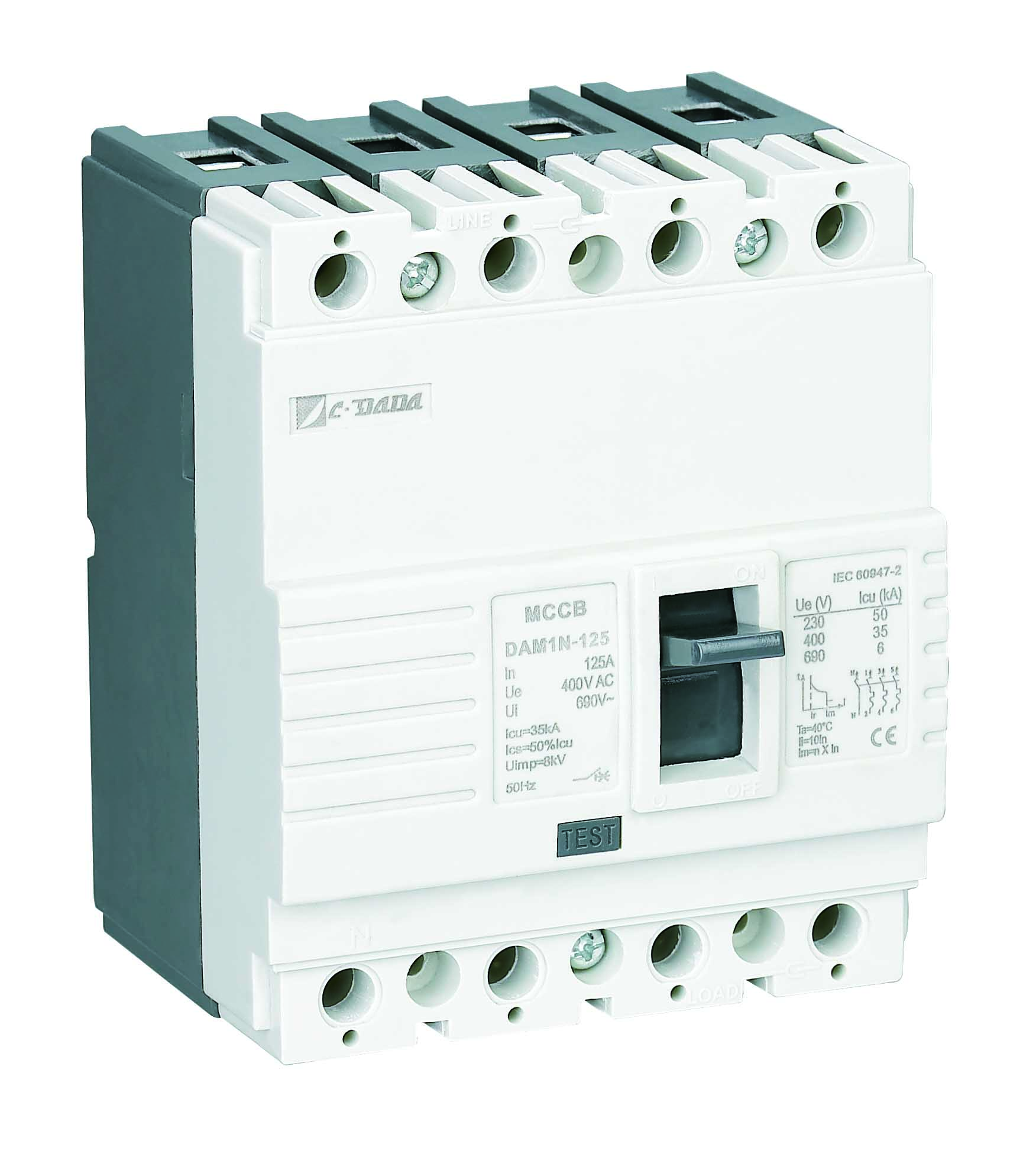

DAM1-125 4P


DAM1-125

B

25

12.5

10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A

750V

400V

3P/4P

10000

norte

35

17.5

S

50

37.5

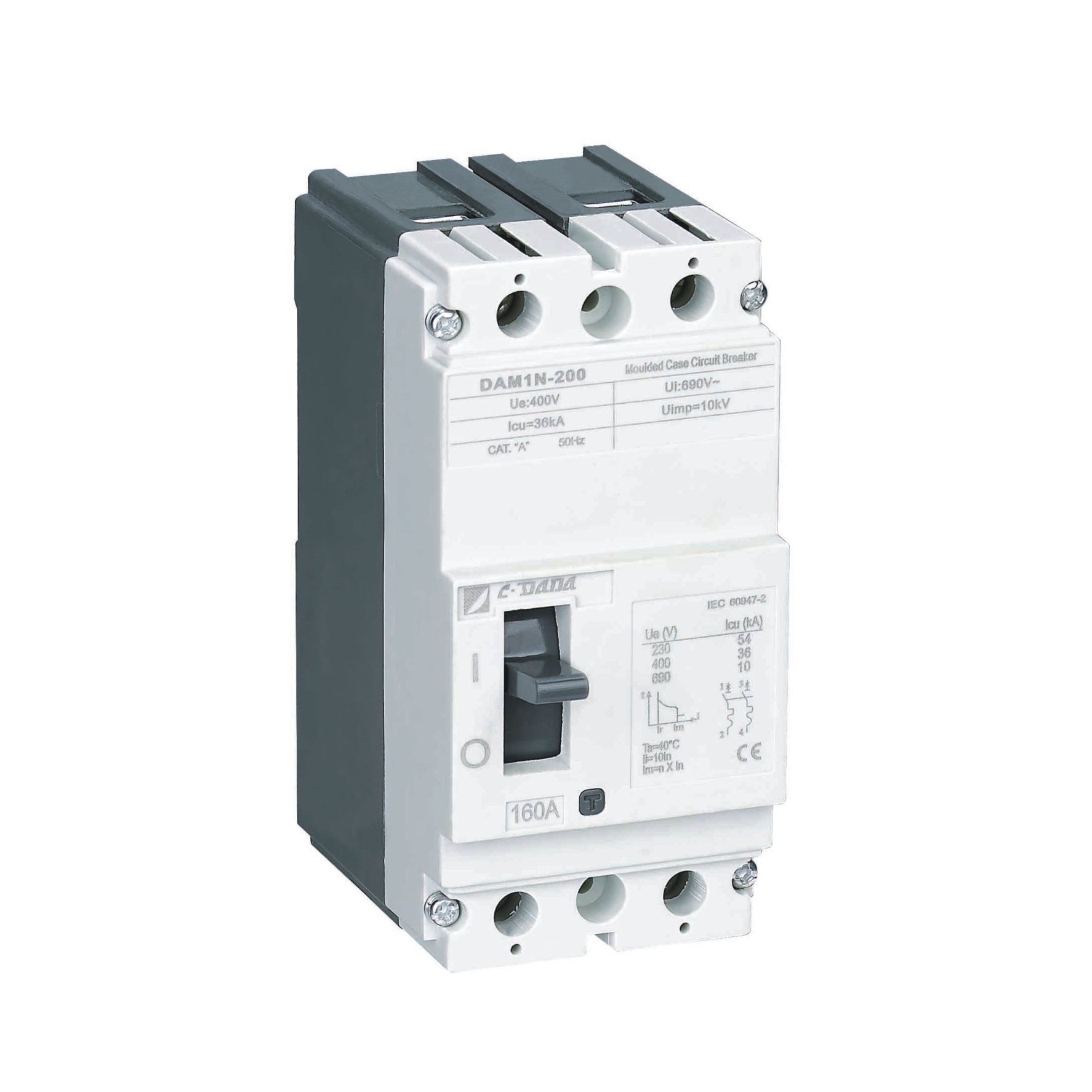

DAM1-160 2P MCCB moulded case circuit breaker

DAM1-160 3P moulded case circuit breaker


DAM1-160

B

25

12.5

10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A

750V

400/415V

3P/4P

8000

norte

35

26.25

S

50

37.5

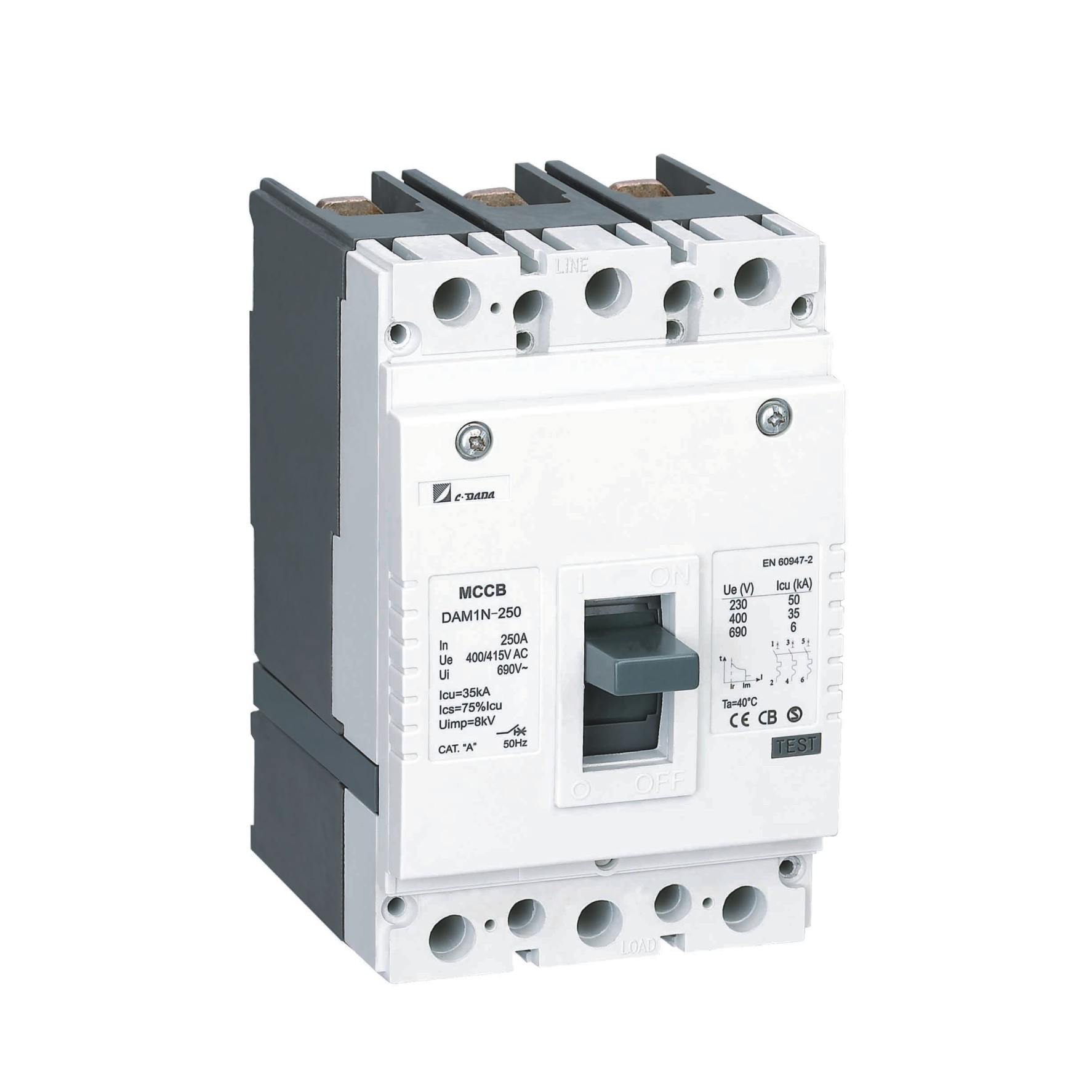

DAM1-250 3P moulded case circuit breaker

DAM1-250

norte

35

26.25

63 - 80-100-125 - 160(180) - 200(225) - 250(320)A

750V

400/415V

3P/4P

8000

S

50

37.5

h

65

48.75

GRAMO

85

51

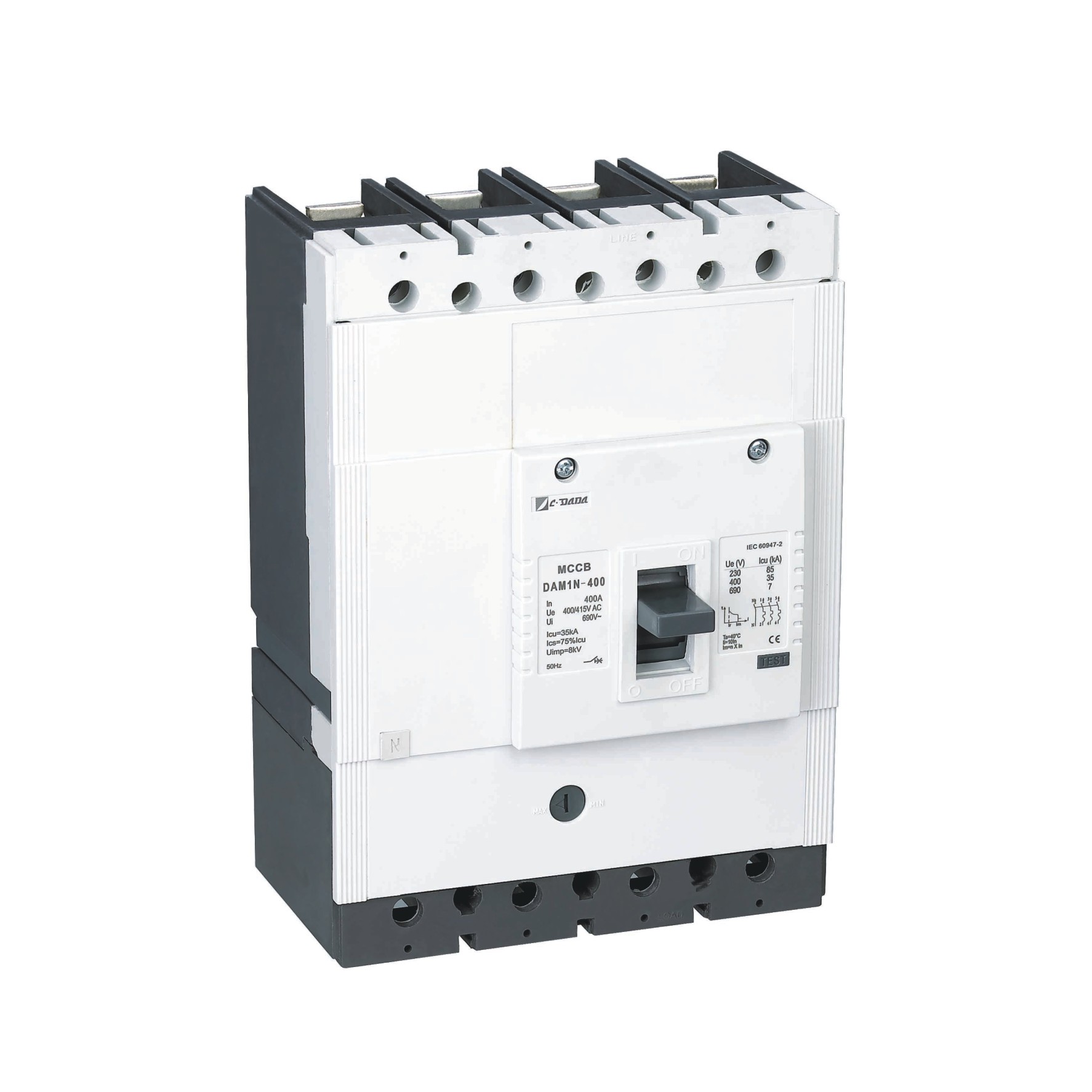

DAM1-400 4P MCCB moulded case circuit breaker

DAM1-630(400)

norte

35

26.25

250 - 315 (350)- 400 - 500 - 630A

750V

400/415V

3P/4P

8000

S

50

37.5

h

70

52.5

GRAMO

85

52.5

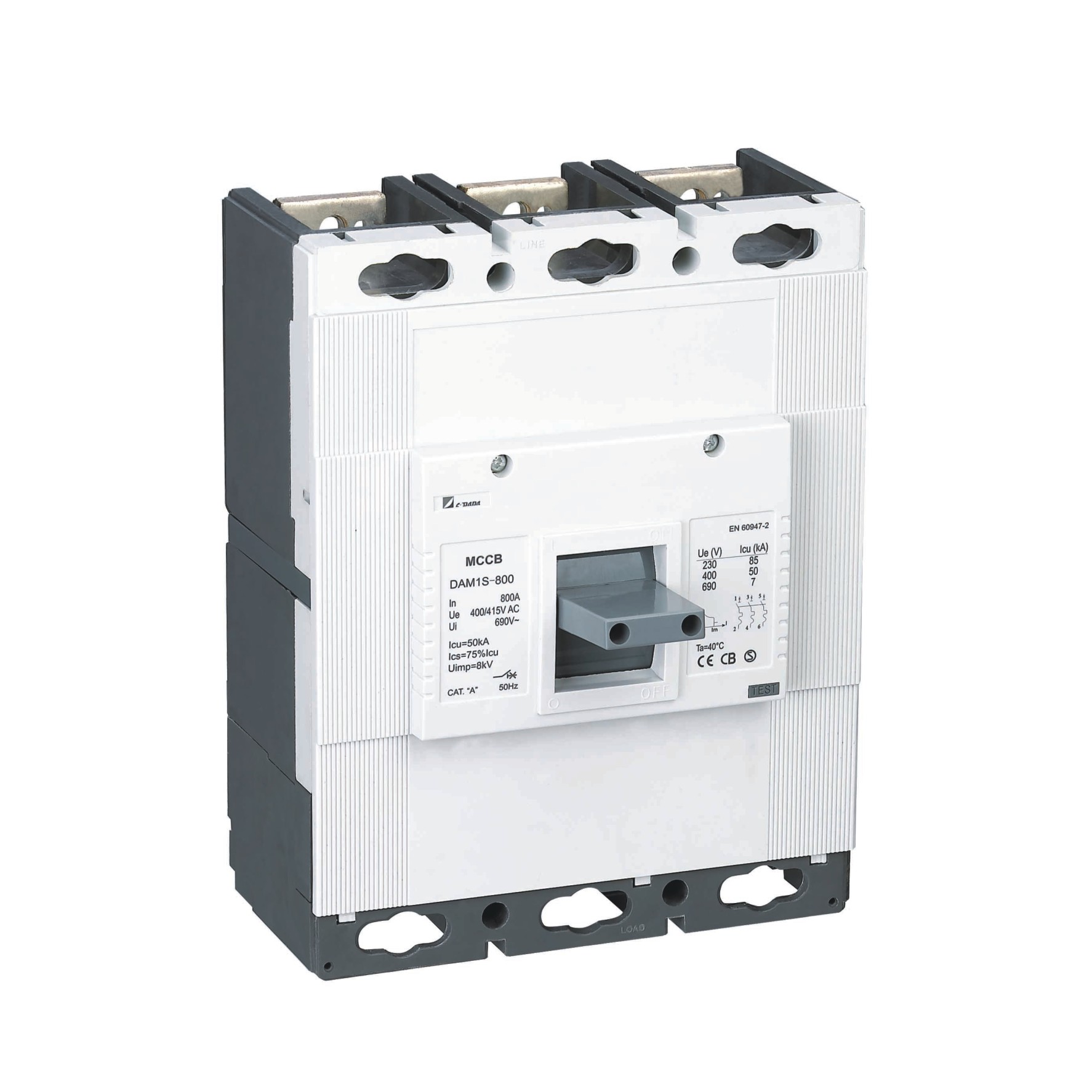

DAM1-800 MCCB moulded case circuit breaker

DAM1-800

norte

35

35

400 - 500 - 630 (700)- 800 -1000A

750V

400/415V

3P/4P

8000

S

50

37.5

h

70

52.5

GRAMO

85

52.5

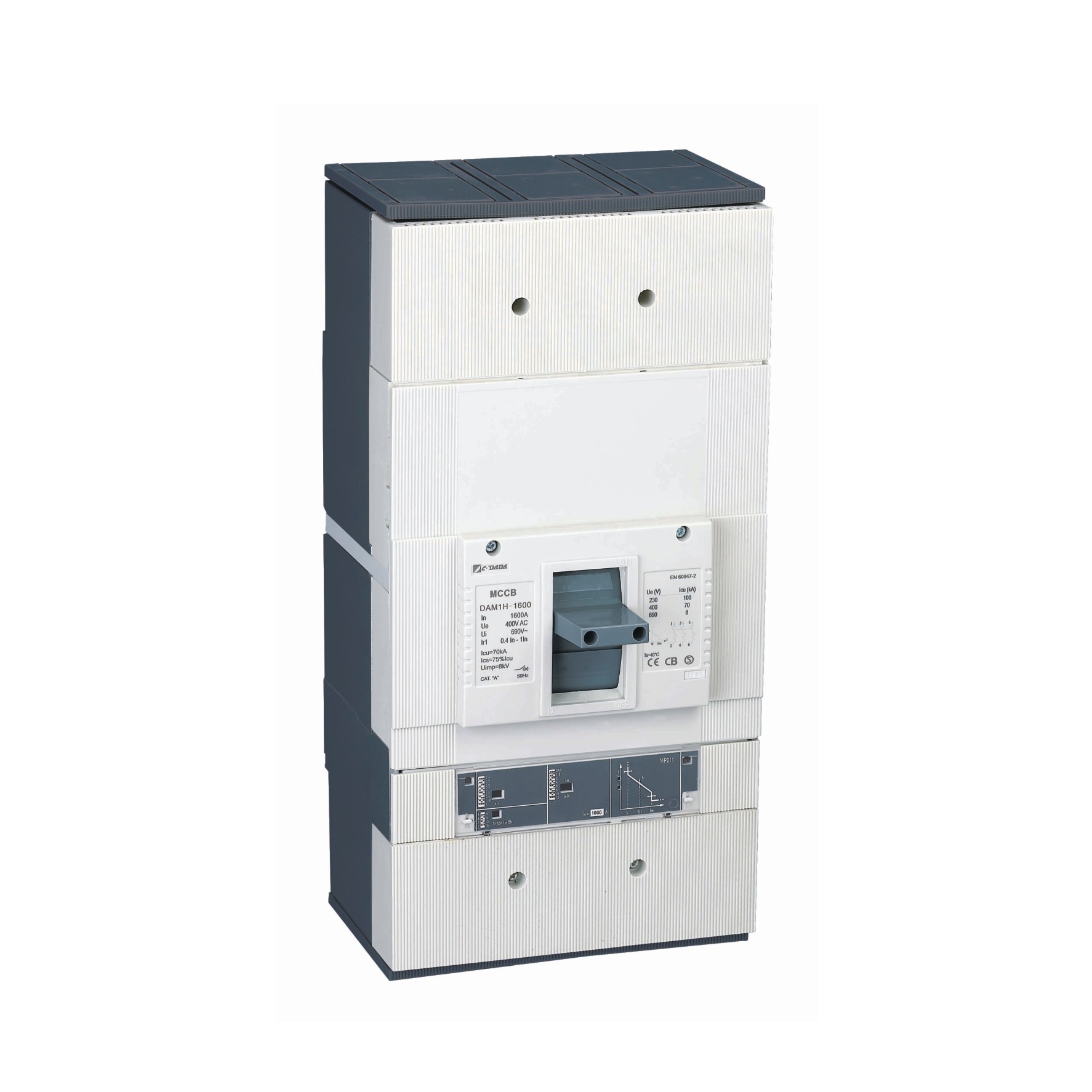

微信图片_20241112163716

DAM1-1600

S

65

50

800 -1000 - 1250 - 1600A

750V

400V

3P/4P

8000

h

85

50

GRAMO

100

50


·uci:Prueba O-t-CO(O:Maniobra de apertura,CO:Maniobra de cierre-apertura,t:Duración de espera)

·ics:Prueba O-t-CO-t-CO(O:maniobra de apertura,CO:maniobra de cierre-apertura,t:duración de espera)

Posición ON/I: Indica que los contactos del disyuntor están cerrados. En esta posición, la palanca del interruptor está en la posición superior.

Posición de viaje: Indica que el disyuntor está abierto por cualquier falla (sobrecarga o cortocircuito). En este caso, la palanca del interruptor está en la posición intermedia entre las posiciones ON y OFF. Para llevar el interruptor que está en posición de disparo a la posición ON; Empuje la palanca del interruptor hacia abajo como se muestra en la señal de APAGADO.

El disyuntor se configurará con un sonido de "clic". Después de eso, tire de la palanca como se muestra en el letrero ON para cerrar el disyuntor.

Posición APAGADO/0: Indica que los contactos del disyuntor están abiertos. De esta forma, la palanca del interruptor queda en la posición inferior.



Parámetros físicos del disyuntor de caja moldeada DAM1 MCCB

Categoría (EN 60947-2/IEC 60947-2)

Resistencia



Modelo

Polo

Propiedad dieléctrica (V)

distancia de lonización (mm)

Ciclos totales

Vida eléctrica

Vida mecánica

Circuito principal

circuito auxiliar

DAM1-160

1P

2500

≤30/0

20000

3000

17000

A/0

AC-15

DAM1-200

2P

2500

≤30/0

15000

2500

12500

A/0

AC-15

DAM1-125

3P/4P

2500

≤30/0

8000

1000

7000

A/0

AC-15

DAM1-160

3P/4P

3000

≤30/0

8000

1000

7000

A/0

AC-15

DAM1-250

3P/4P

3000

≤30/0※

8000

1000

7000

A/B

AC-15

DAM1-630(400)

3P/4P

3000

≤60/0※

5000

1000

4000

A/B

AC-15

DAM1-800

3P/4P

3000

≤80/0※

5000

1000

4000

A/B

AC-15

DAM1-1600

3P/4P

3000

≤80/0※

3000

500

2500

A/B

AC-15



>> Tamaño del disyuntor de caja moldeada MCCB

Modelo

Polo



Dimensión del contorno

(largo x ancho x alto)



DAM1-160

1P

120x30x70mm

DAM1-200

2P

120x60x70mm

DAM1-125

3P

120x76x70mm

4P

120x101x70mm

DAM1-160

3P

120x90x70mm

4P

120x120x70mm

DAM1-250

3P

170x105x103,5mm

4P

170x140x103,5mm

DAM1-630(400)

3P

254x140x103,5mm

4P

254x184x103,5mm

DAM1-800

3P

268x210x103,5mm

4P

268x280x103,5mm

DAM1-1600

3P

410x210x138,5mm

4P

410x280x138,5mm


Características del producto

Fácil instalación independiente de dispositivos auxiliares:

  Contacto de alarma;

  Contacto auxiliar;

  Liberación de bajo voltaje;

  Liberación de derivación;

  Manejar el mecanismo de operación;

  Mecanismo de funcionamiento eléctrico;

  Dispositivo enchufable;

  Dispositivo extraíble;.

  El conjunto estándar de cada disyuntor consta de barras colectoras o terminales de cable de conexión, separadores de fase, un juego de tornillos y tuercas para su montaje en un panel de instalación.

  Con la ayuda de una abrazadera especial, las unidades 125 y 160 se pueden instalar en un carril DIN.

  El peso y las dimensiones de estos disyuntores son entre un 10% y un 20% menores que los sugeridos por otros fabricantes domésticos. Este hecho permite montar cajas y paneles más pequeños. Además, las pequeñas dimensiones permiten cambiar los disyuntores antiguos por DAM1.
