MCCB tipo termoajustable serie DAM1
La gama ajustable de disyuntores de caja moldeada de la serie DAM1 está diseñada y fabricada según estándares de clase mundial. Proporciona protección contra sobrecargas y cortocircuitos para todas las aplicaciones. Los elementos térmicos, ajustables en una banda ancha, hacen que estos MCCB sean ideales para cualquier aplicación de distribución.
DescargarParámetros eléctricos del disyuntor de caja moldeada de tipo ajustable DAM1 MCCB
Tipo MCCB termoajustable (0,7-1)In | |||||||||
Foto | Modelo | código | Icu(KA) | Ic(KA) | Entrada de corriente nominal | interfaz de usuario (v) | Ue(V) | Polo | Uimp(V) |

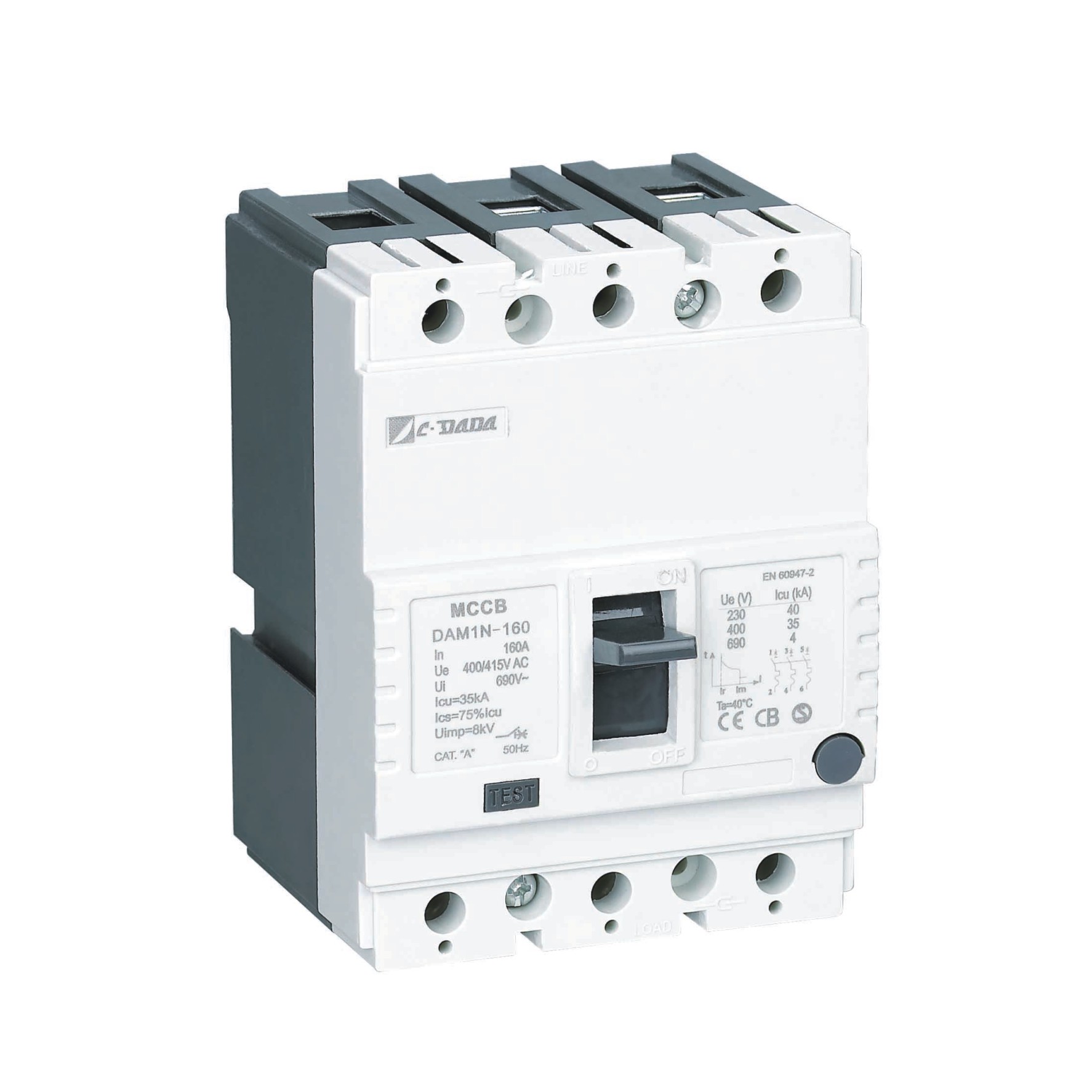

| DAM1-160 | B | 25 | 12.5 | 10-12,5-16-20-25-32-40-50-63-80-100-125-160(150)A | 750V | 400/415V | 3P/4P | 8000 |
norte | 35 | 26.25 | |||||||
S | 50 | 37.5 | |||||||

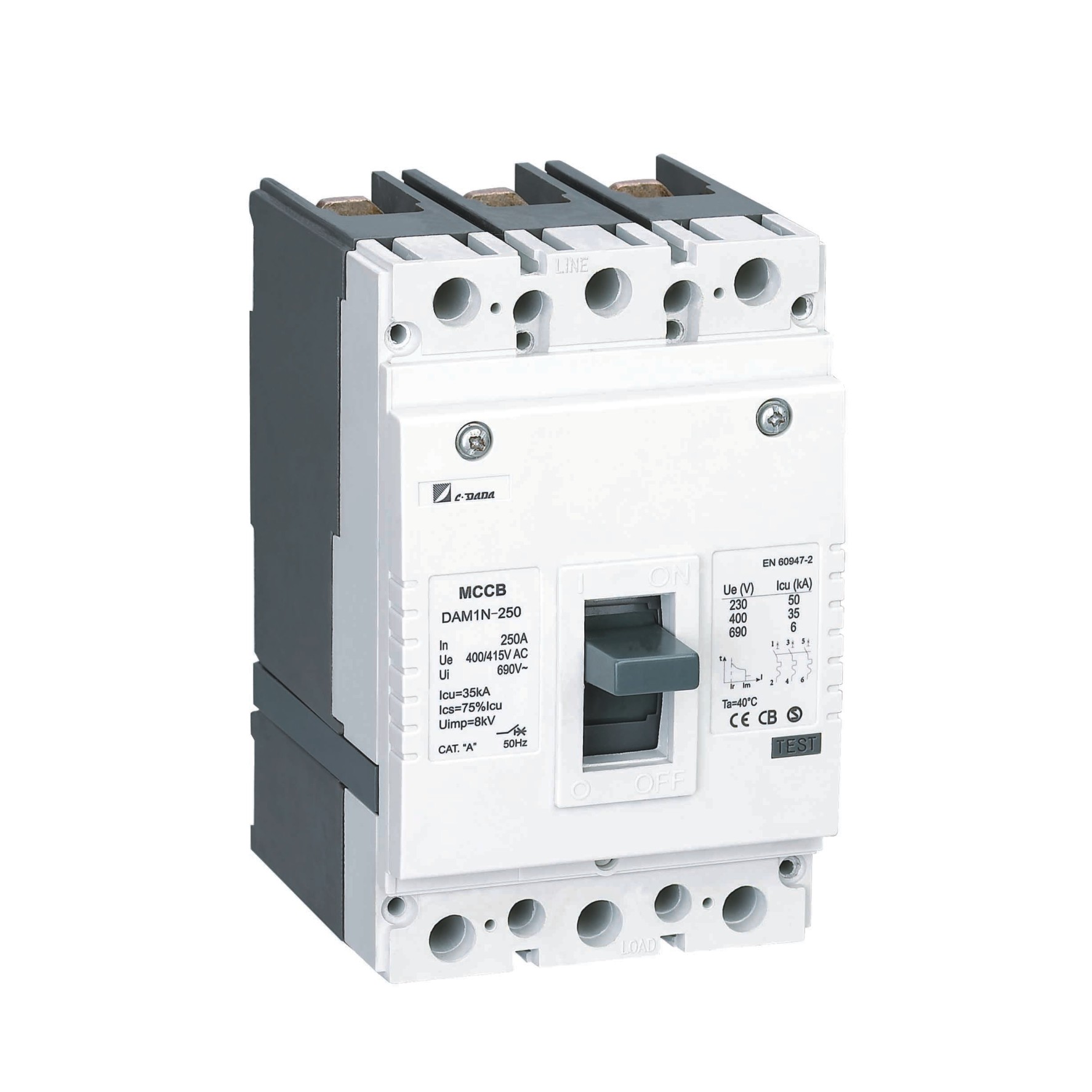

| DAM1-250 | norte | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)A | 750V | 400/415V | 3P/4P | 8000 |
S | 50 | 37.5 | |||||||
h | 65 | 48.75 | |||||||
GRAMO | 85 | 51 | |||||||

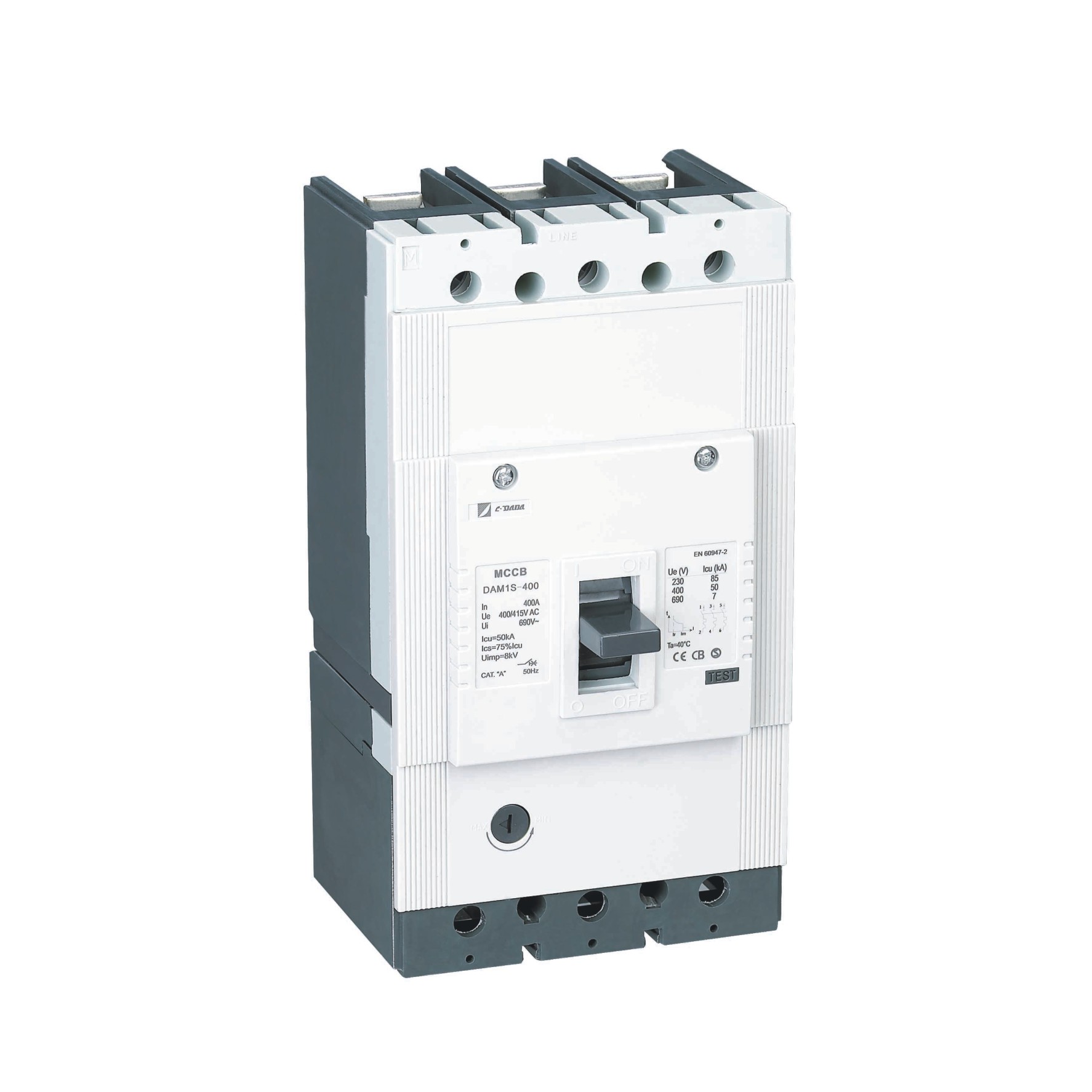

| DAM1-630(400) | norte | 35 | 26.25 | 250 - 315 (350)- 400 - 500 - 630A | 750V | 400/415V | 3P/4P | 8000 |
S | 50 | 37.5 | |||||||
h | 70 | 52.5 | |||||||
GRAMO | 85 | 52.5 | |||||||
| DAM1-800 | norte | 35 | 35 | 400 - 500 - 630 (700)- 800 -1000A | 750V | 400/415V | 3P/4P | 8000 |
S | 50 | 37.5 | |||||||
h | 70 | 52.5 | |||||||
GRAMO | 85 | 52.5 | |||||||
| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600A | 750V | 400V | 3P/4P | 8000 |
h | 85 | 50 | |||||||
GRAMO | 100 | 50 | |||||||
·Icu:Prueba O-t-CO(O:Maniobra de apertura,CO:Maniobra de cierre-apertura,t:Duración de espera)
·Ics:Test O-t-CO-t-CO(O:maniobra de apertura,CO:maniobra de cierre-apertura,t:duración de espera)
Parámetros físicos del disyuntor de caja moldeada DAM1 MCCB
Categoría (EN 60947-2/IEC 60947-2) | Resistencia | |||||||
Modelo | Polo | Propiedad dieléctrica (V) | distancia de lonización (mm) | Ciclos totales | Vida eléctrica | Vida mecánica | Circuito principal | circuito auxiliar |
DAM1-160 | 3P/4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | AC-15 | |
DAM1-250 | 3P/4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | AC-15 | |
DAM1-630(400) | 3P/4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | AC-15 | |
DAM1-800 | 3P/4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | AC-15 | |
DAM1-1600 | 3P/4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | AC-15 | |
Tamaño del disyuntor de caja moldeada MCCB
Modelo | Polo | Dimensión del contorno (LXWXH) | Dibujos |

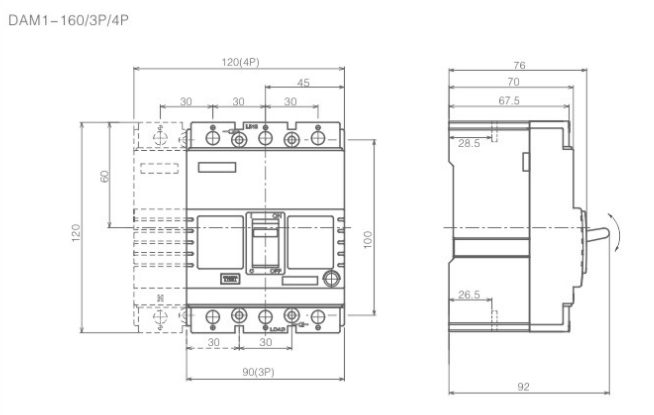

DAM1-160 | 3P | 120x90x70mm |
|
4P | 120x120x70mm | ||

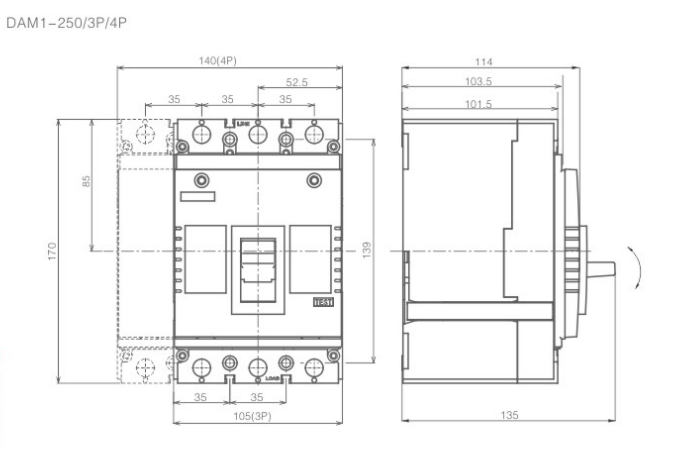

DAM1-250 | 3P | 170x105x103,5mm |
|
4P | 170x140x103,5mm | ||

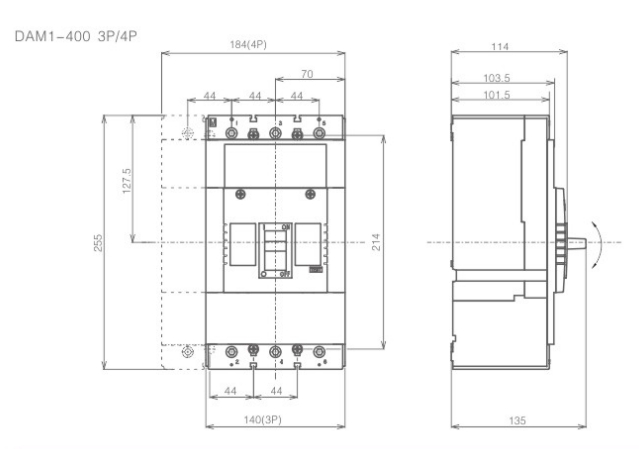

DAM1-630(400) | 3P | 254x140x103,5mm |
|
4P | 254x184x103,5mm | ||

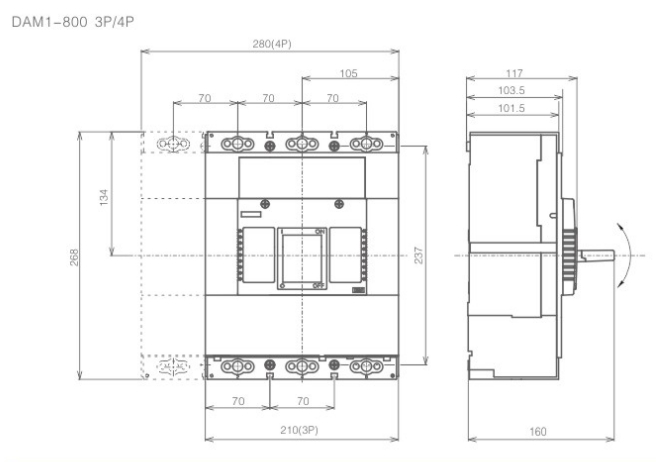

DAM1-800 | 3P | 268x210x103,5mm |
|
4P | 268x280x103,5mm | ||

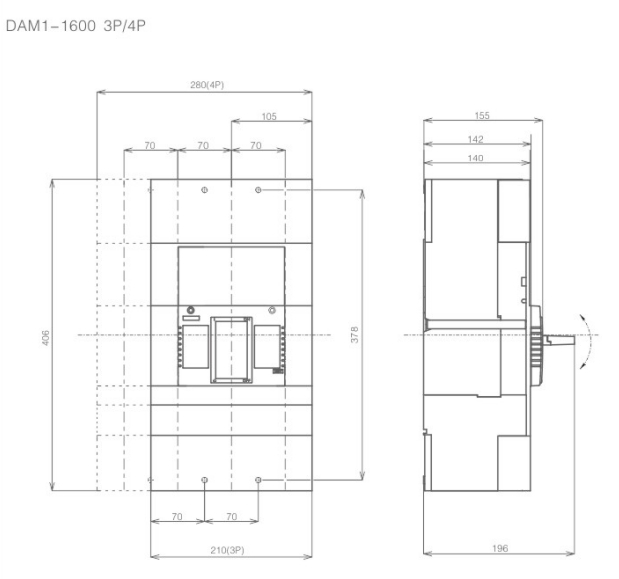

DAM1-1600 | 3P | 410x210x138,5mm |
|
4P | 410x280x138,5mm |
16A a 1600A en 6 tamaños de bastidor en tres y cuatro polos con ejecución conmutada.
Dimensiones compactas
Ajuste térmico ajustable (70-100%)En.
Provisión de botón de disparo para presionar.
Contactos principales y de arco separados
Amplia gama de accesorios.
-
