Disyuntor de caja moldeada DAM2 (CM1)

Parámetro técnico principal

Según el polo, clasifica cuatro tipos:

Tipo A: N-polo sin componentes de liberación de sobrecorriente, y el N-polo ha estado conectado todo el tiempo y no actúa con otros tres polos para encender o apagar;

tipo B: N-polo sin componentes de liberación de sobrecorriente, y el N-polo podría actuar con otros tres polos (el N-polo se enciende antes del apagado);
Tipo C: El polo N se fija con componentes de liberación de sobrecorriente y el polo N puede actuar con otros tres polos (el polo N se enciende antes del apagado);

Clasificación según la corriente nominal del disparador de sobrecorriente:
    DAM2(CM1)-63 MCCB tiene nueve: 6,10,16,20,25,32,40,50,63 A;
    DAM2(CM1)-100 MCCB tiene nueve: 16,20,25,32,40,50,63,80,100 A;
    DAM2(CM1)-250 MCCB tiene siete: 100,125,140,160,180,200,225,250A;
    DAM2(CM1)-400 MCCB tiene cinco: 225.250.315.350.400 A;
    DAM2(CM1)-630 MCCB tiene tres: 400.500.630 A;
    DAM2(CM1)-800 MCCB tiene tres: 630,700,800A;
    DAM2 (CM1) -1250 MCCB tiene tres: 800,1000,1250A.
Observación: 6a solo tiene especificaciones electromagnéticas (instantáneas), no se recomienda especificaciones.
Según el método de cableado: cableado frente a la junta, cableado en la parte posterior de la junta, tipo de inserción de la Junta.
Según el patrón de liberación de la corriente de corriente: tipo termodinámico-electromagnético (doble), tipo electromagnético (instantáneo).
Según el atuendo, tiene dos tipos: con o sin atuendo.
El atuendo incluye accesorios internos y accesorios externos: los accesorios internos tienen liberación de derivación, liberación de bajo voltaje, contacto auxiliar y contacto de alarma. Los accesorios externos están girando el mecanismo de operación del mango, mecanismo de operación basado en energía, etc.
Según la capacidad de ruptura: tipo de ruptura de L-Standard; M-Second High Breaking Type; Tipo H-alto

Parámetros técnicos

1. El valor de configuración de la característica de acción instantánea del disyuntor para distribución es 10In±20%, DAM2(CM1)-1250 es 7In±20%; El valor establecido de la característica de acción instantánea del disyuntor para protección del motor es 12In ± 20%.
2, el valor nominal del interruptor de circuito en la Tabla 2.
3, en la temperatura ambiente de +40 ℃, el interruptor de circuito para la distribución de las características de acción de liberación de la distribución que se muestran en la Tabla 3, el interruptor de circuito para las características de acción de liberación de la protección del motor se muestran en la Tabla 4.

Valor nominal de la ruptura del circuito

Nota: 2 Poles, interruptores de circuito de 4 polos, divididos en L, M, H, tienen el mismo índice de ruptura que el tipo M.

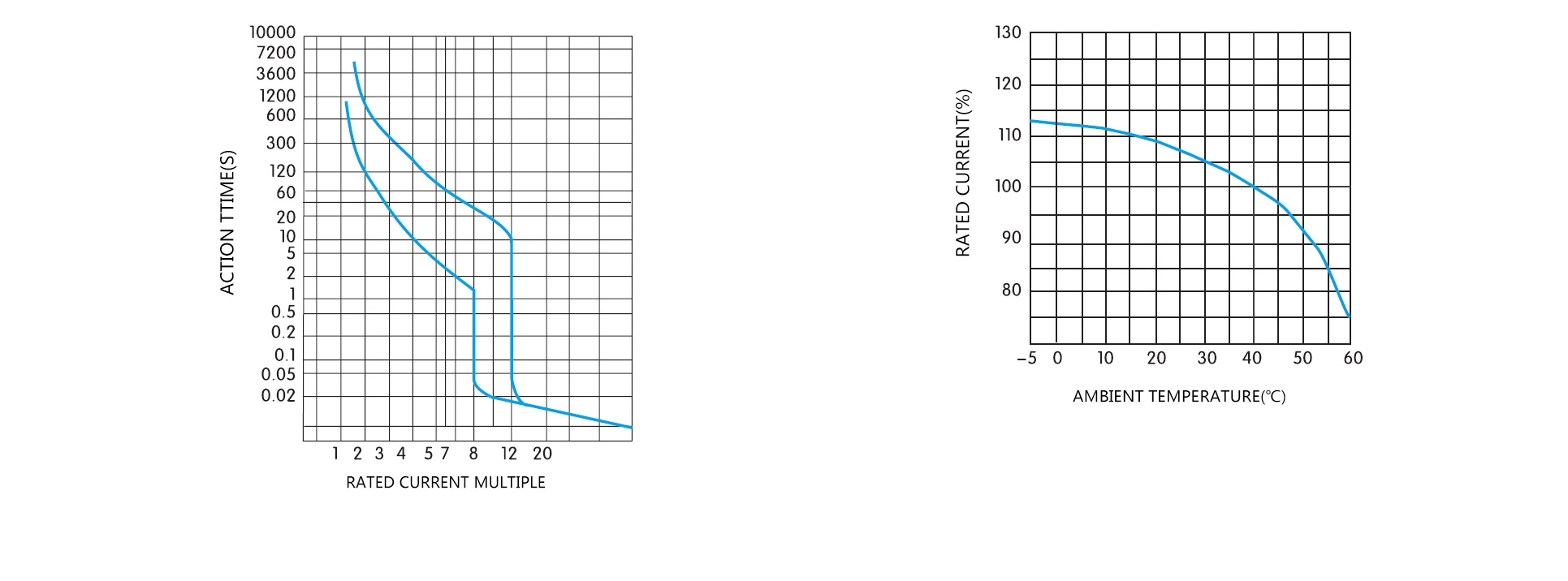

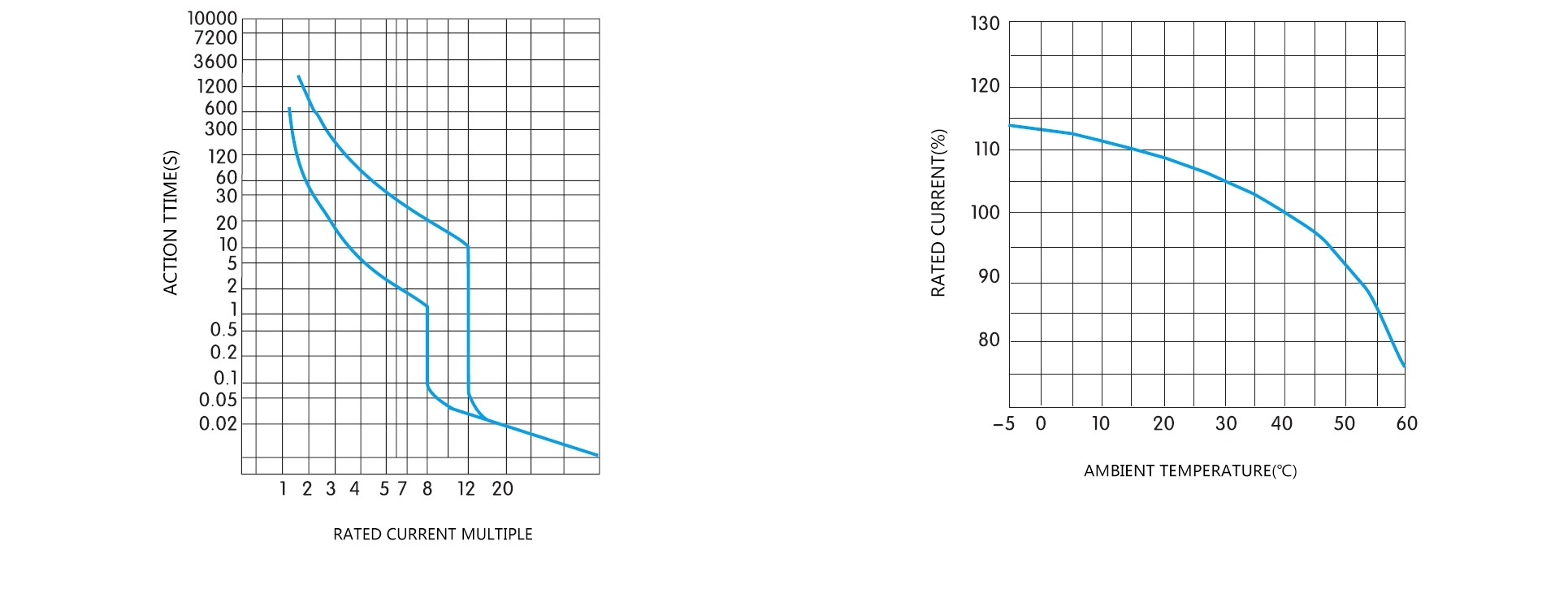

Características de la acción de ruptura de tiempo inverso de los interruptores de circuitos liberación de cursos para la distribución de energía cuando cada polo está encendido al mismo tiempo

El valor de configuración característica de la acción instantánea del disyuntor para la distribución es de 10 pulgadas ± 20%, y el valor de ajuste característico de acción instantánea del disyuntor para la protección del motor es de 12 pulgadas ± 20%.

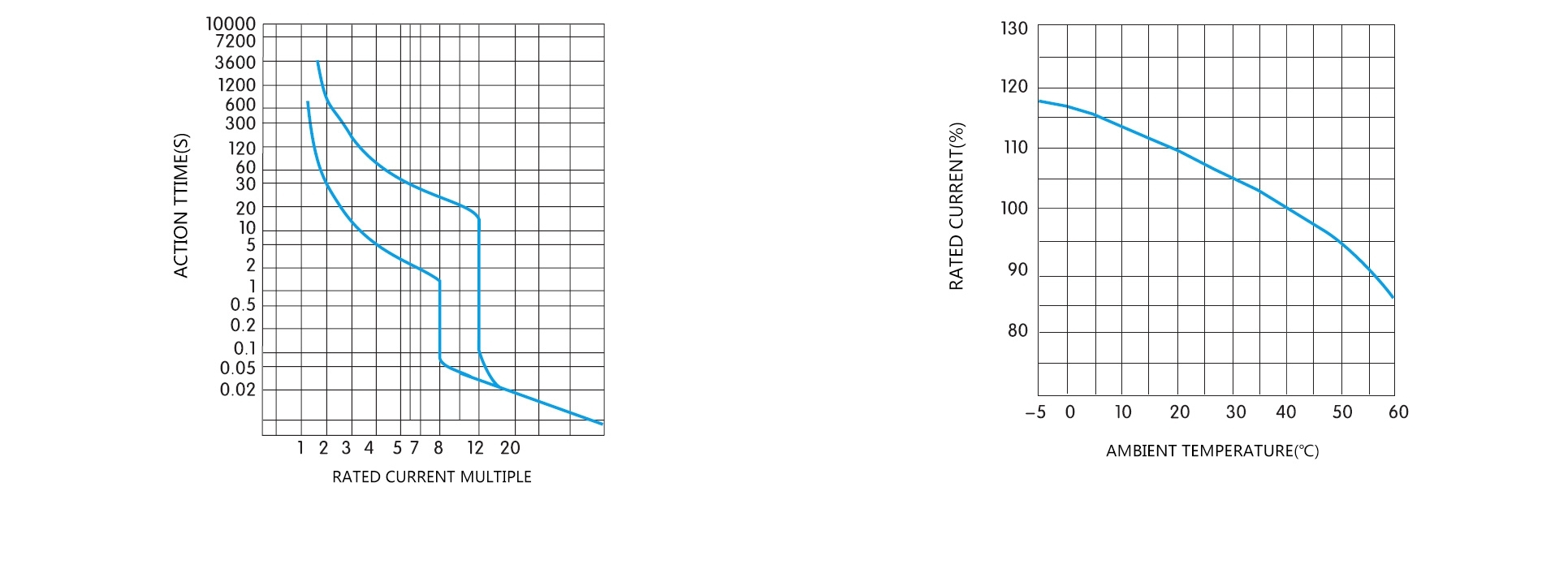

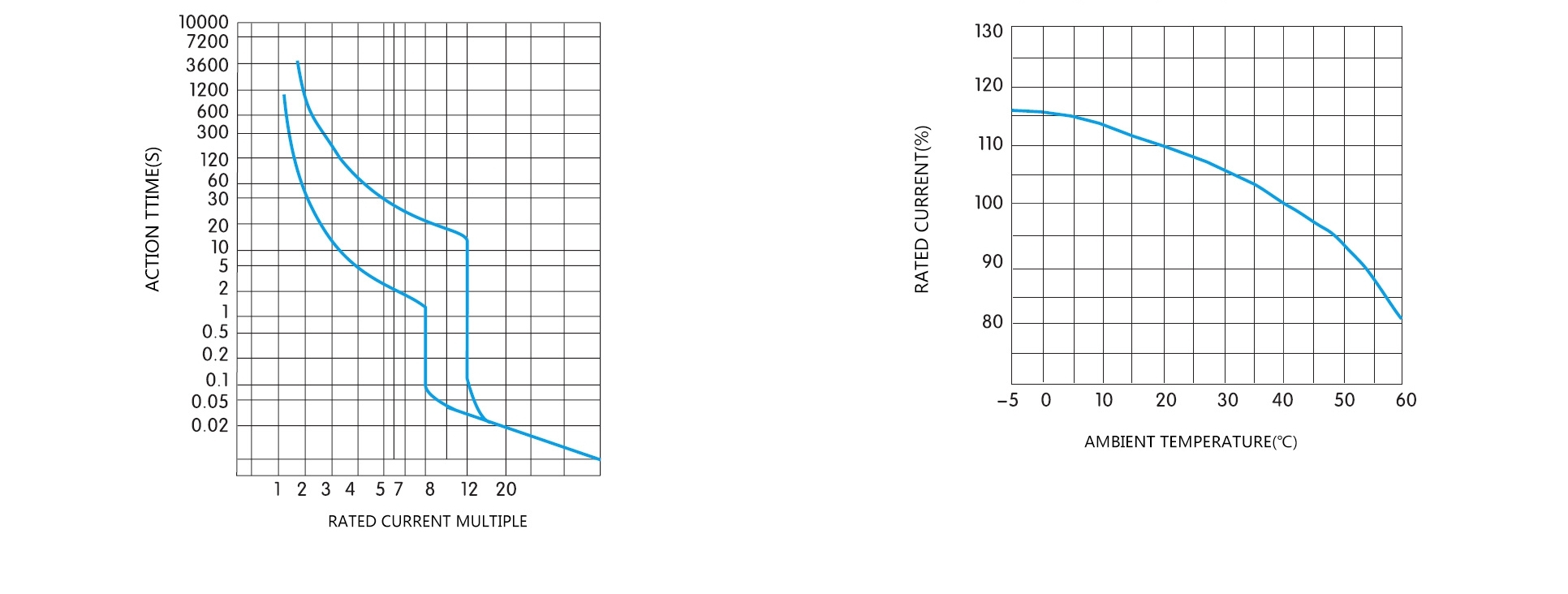

Características de la acción de ruptura de tiempo inverso de los interruptores de circuitos liberación para la protección del motor cuando cada polo está encendido al mismo tiempo

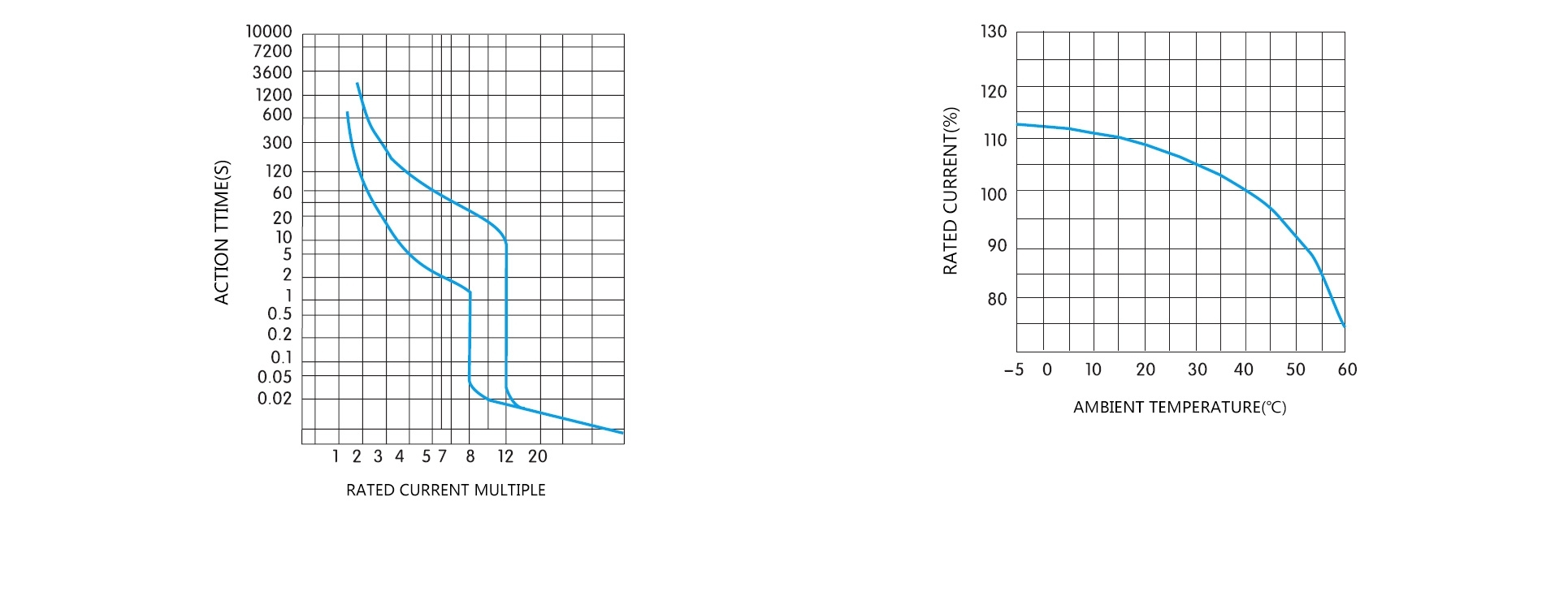

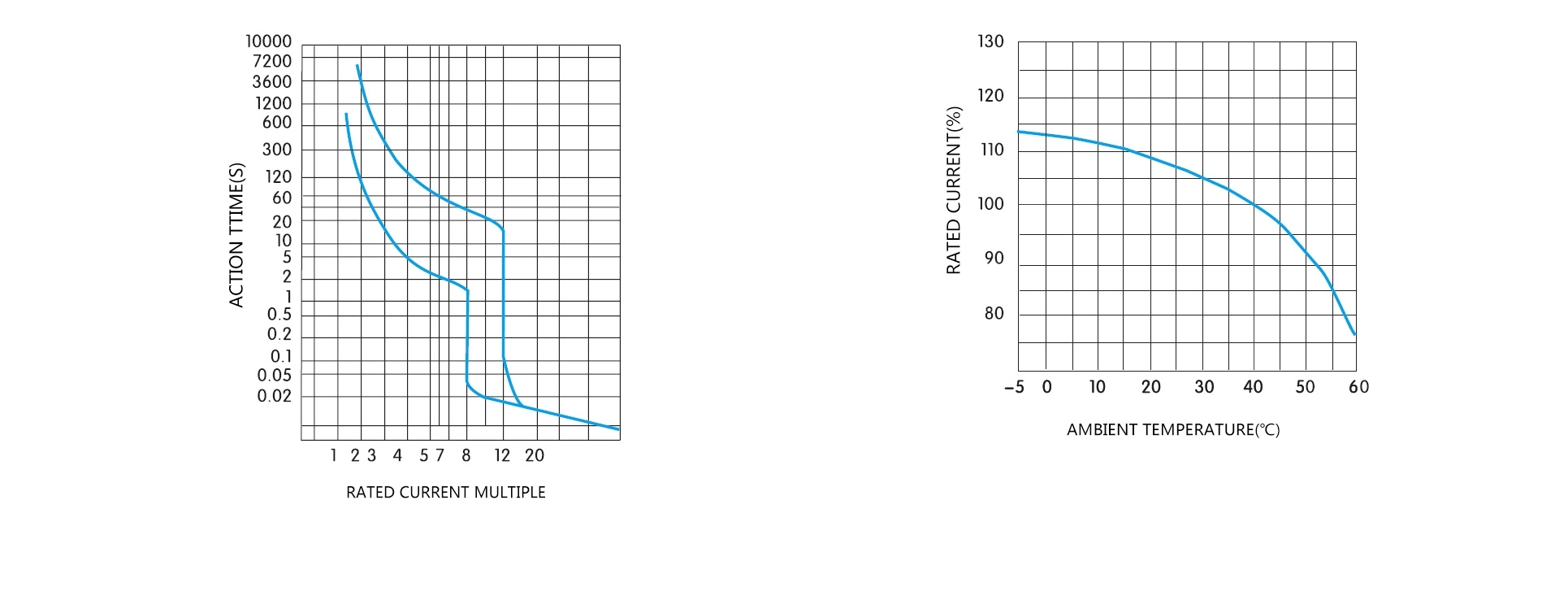

Accesorios curva característica de protección del tiempo inverso

Desarrollación de factores Tabla de cambios de temperatura

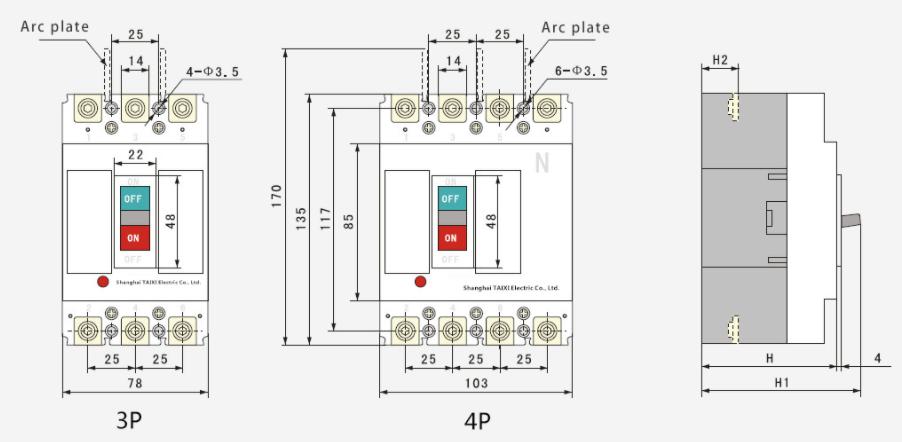

Dimensiones de esquema e instalación

Dimensión del cableado frente al tablero

1 、 Accesorio interno de interruptores de circuitos

1.1 lanzamiento de derivación
Voltaje de suministro de control nominal del lanzamiento de la derivación: AC50Hz, 230V, 400; DC110V, 220V, 24V; Cuando entre el 70%~ 110%, puede romper el interruptor de circuito de manera confiable. <

Cuando el voltaje de suministro de control nominal de la liberación de la derivación es DC24V, la longitud máxima del cable de cobre debe cumplir con los siguientes requisitos

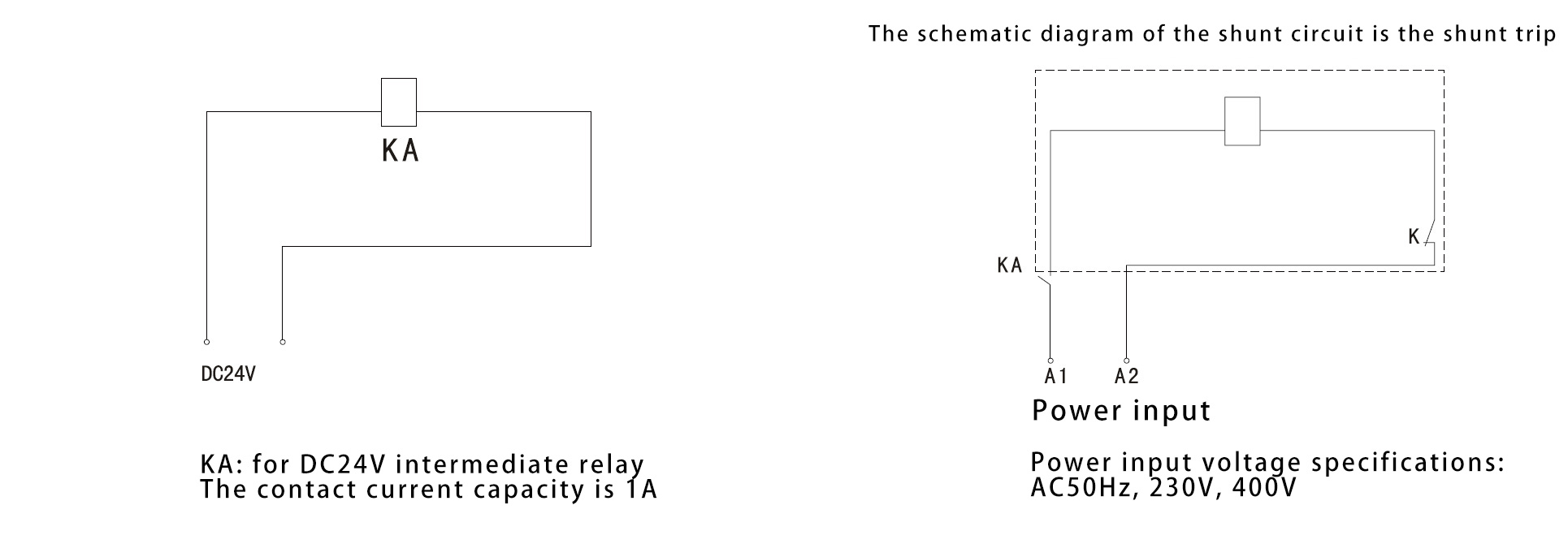

Si no se cumplen los requisitos de la tabla anterior, se recomienda diseñar el circuito de control de liberación de derivación utilizando la siguiente figura

Si no se cumplen los requisitos de la tabla anterior, se recomienda diseñar el circuito de control de liberación de derivación utilizando la siguiente figura

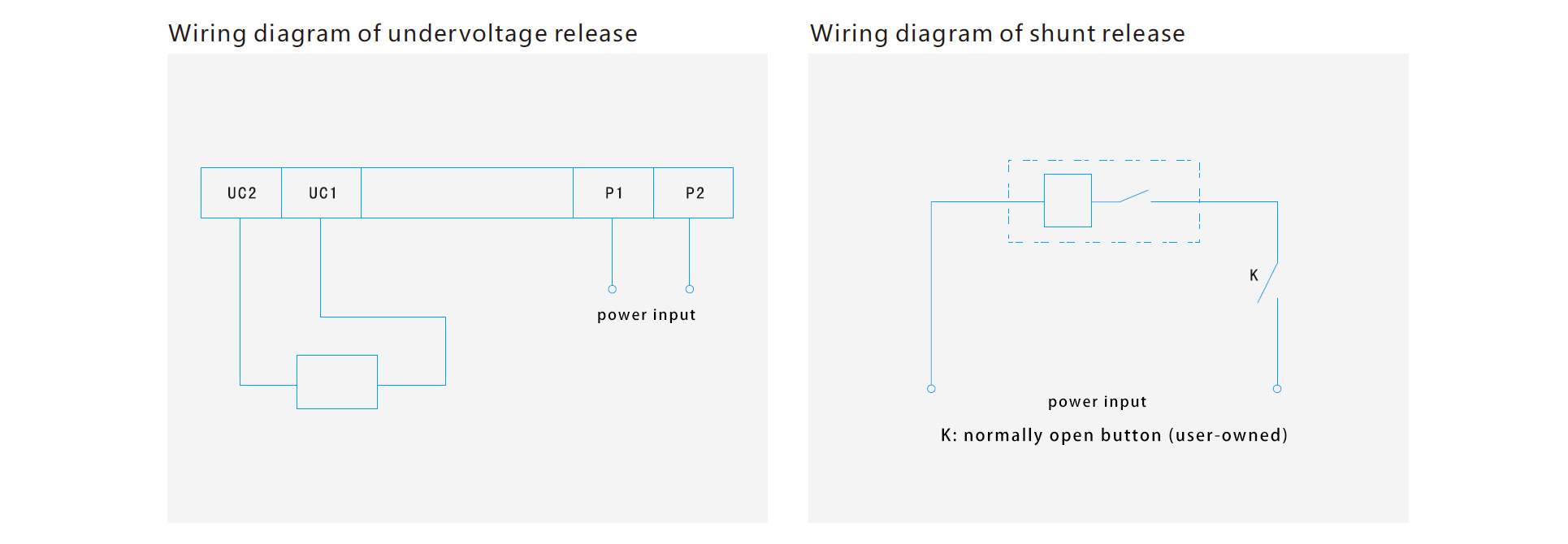

1.2 Liberación de bajo voltaje

Cuando el voltaje de la fuente de alimentación cae al voltaje nominal de liberación por debajo del voltaje del 70% al 35% del rango, el bajo voltaje
Descanso de circuito de liberación de interrupción confiable; Cuando el voltaje de suministro está por debajo de la liberación de voltaje de voltaje nominal al 35%, bajo voltaje
liberar para evitar que el disyuntor esté cerrado; Cuando el voltaje de suministro es superior al 85% del voltaje nominal del bajo voltaje
Liberación, la liberación de bajo voltaje asegura que el interruptor de circuito esté cerrado. Las liberaciones de subtensión se clasifican en AC50Hz, 230V,
400V.
Nota especial: el interruptor de circuito con liberación de subtensión, solo en el voltaje inferior con voltaje nominal, que puede abrir y cerrar
normalmente.

1.3 Liberación dedicada del medidor prepagado

1.4 El valor nominal de los contactos auxiliares y los contactos de alarma en la Tabla 5

a. Contacto auxiliar

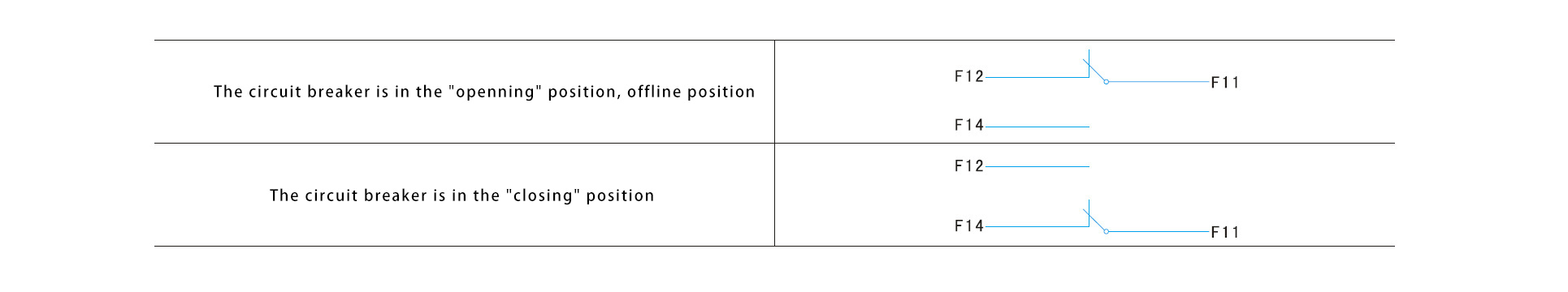

b. Contacto con alarma

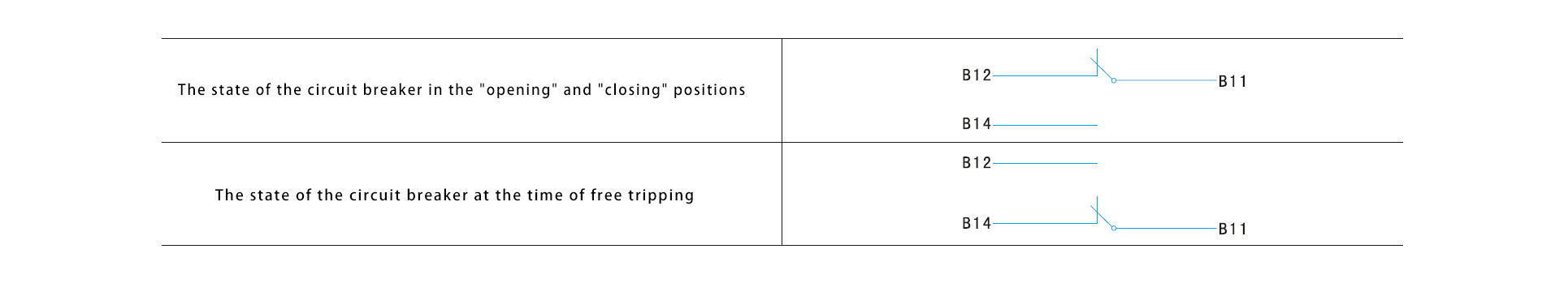

Los contactos de alarma no actúan cuando el disyuntor se abre y se cierra normalmente, los contactos de alarma cambian entre la apertura normal y el cierre normal solo después de disparar libre o disparo de falla.

2 、 Accesorio externo para interruptores de circuitos

2.1 Mecanismo operativo del motor. El valor nominal y el código se muestran en la Tabla 6.

Nota: Después del disparo de descremador de circuito con mecanismo de operación eléctrica, el mecanismo de funcionamiento eléctrico debe hacer que el rompedor del circuito vuelva a ser doblado, luego puede cerrar.

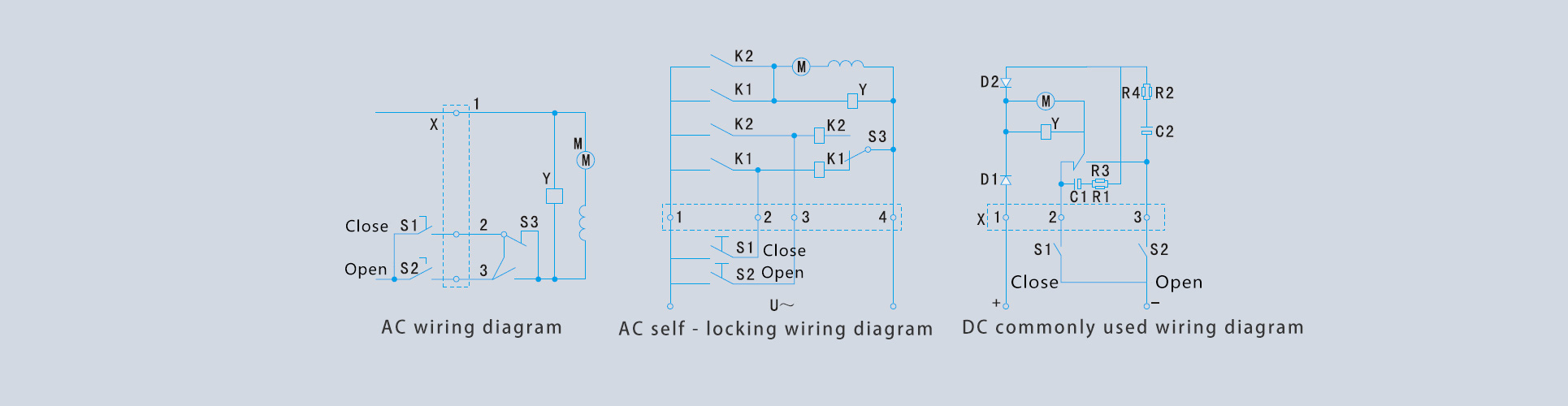

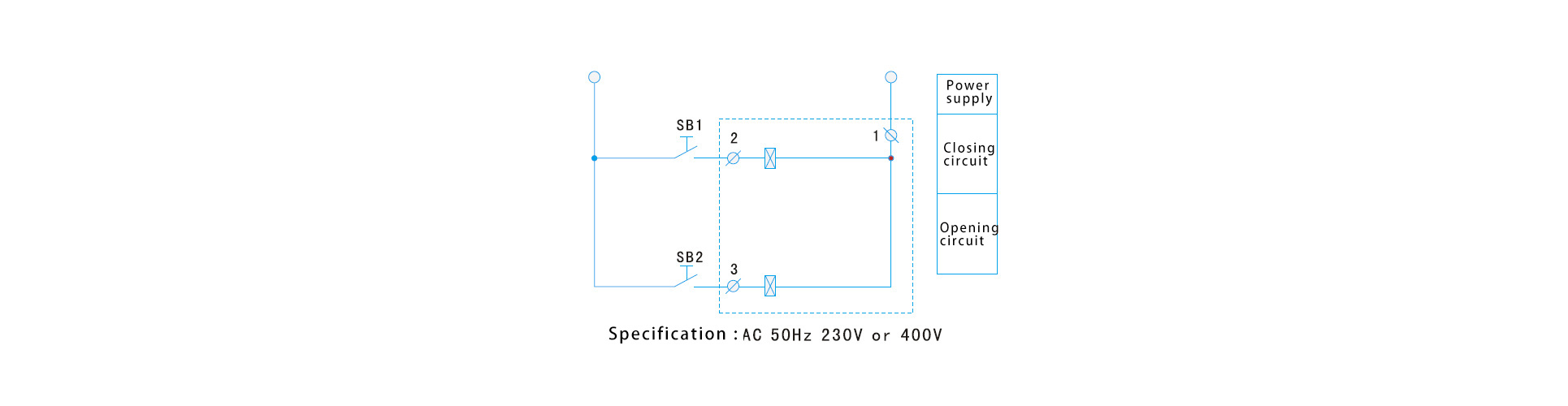

El diagrama principal de la apertura y cierre de Dam2 (CM1) -63、100、225 Mecanismo de operación eléctrica (AC)

El diagrama principal de la apertura y cierre de Dam2 (CM1) -400、630、800、1250 Mecanismo de operación eléctrica (AC)

2.2 Dimensiones de instalación del mecanismo operativo manual que se muestra en la Tabla 10

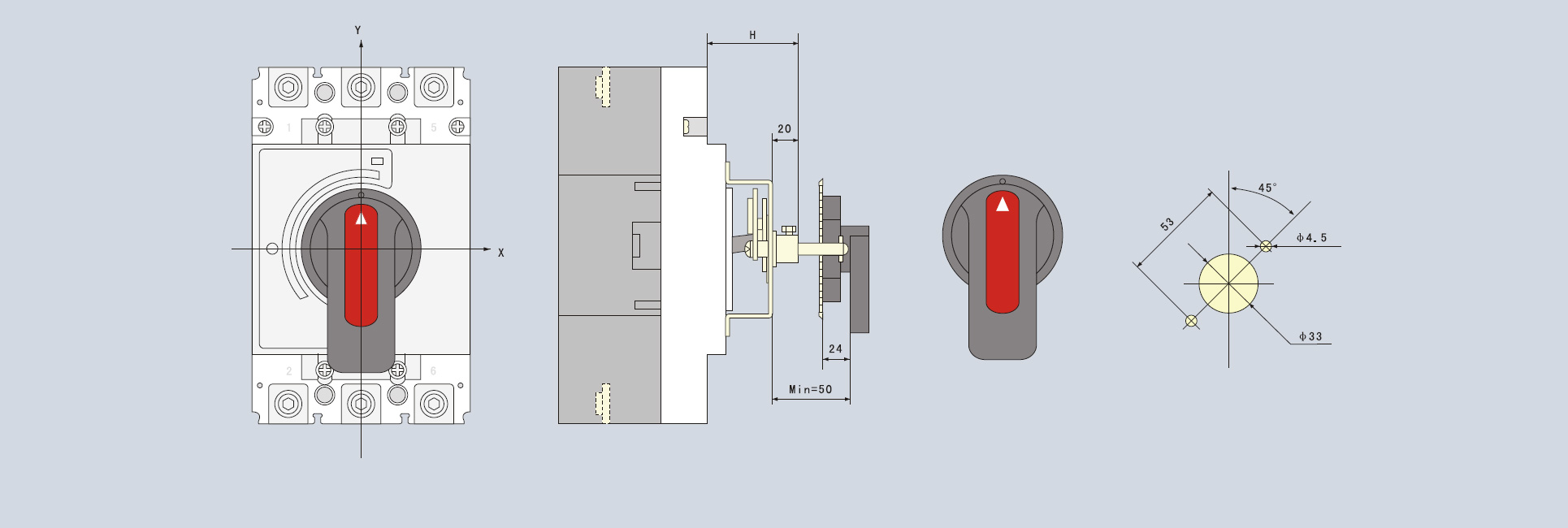

Diagrama del orificio de montaje del mango de Dam2 (CM1) -63 ~ 800

Altura total del mecanismo operativo eléctrico/manual del interruptor de circuito (mm) (que se muestra en la Tabla 12)

CÓMO CÓMO SELECCIÓN DE CÓMO SELECCIÓN DE SELECCIÓN DEL CIRCUITO DE CASE MODIDAD DE DAM2 (CM1)

 Dam2 (cm1) -225 l p/3 3 10 2 t 200a

Ejemplo: Dam2 (CM1) L-100 /33102 63a significa circuito de casos moldeado de tipo Dam2 (CM1), la corriente nominal de cuadro es de 100 A, la capacidad de ruptura es el tipo de operación estándar, el mango, 3 postes, doble liberación, con shuntrelease, para Protección del motor, la corriente nominal es 63A.
La selección, la instalación, el uso deben ser consistentes con el manual del producto o los estándares nacionales relevantes.
Nota: El tipo N-pole del disyuntor 4P se divide en A-Type, B-Type, que no se especifica por defecto de tipo B al tipo B.
