JR20 Relé de sobrecarga térmica
El relé de sobrecarga térmica JR20 es adecuado para circuitos con CA de 50 Hz, voltajes de hasta 660 V y corrientes de hasta 630 A, para proteger contra sobrecarga, falla de fase y desequilibrio trifásico del motor de CA. Con protección contra falla de fase, compensación de temperatura, reinicio manual o automático, verificación de flexibilidad de disparo de acción, indicación de disparo de acción, botón de verificación de desconexión y otras funciones. Los productos cumplen con GB14048.4.
DescargarCaracterística estructural
Estructura interna: Insertar combinación o estructura independiente; estructura tridimensional, mecanismo de acción de salto de hoja de resorte; Con falla de fase y estructura de compensación de temperatura.
Operación de instalación: con inspección de flexibilidad de disparo de acción, indicación de disparo de acción e inspección de desconexión y otras funciones; reinicio manual y reinicio automático opcionales; contactos auxiliares normalmente cerrados y normalmente abiertos aislados y separados
Modelo | Tensión nominal de aislamiento Ui (V) | Termoelemento | Rango de corriente nominal (A) | Contactor de CA correspondiente |
JR20-10 | 660 | 1R | 0.1~0.13~0.15 | CJ20-10 |
2R | 0.15~0.19~0.23 | |||
3R | 0.23~0.29~0.35 | |||
4R | 0.35~0.44~0.53 | |||
5R | 0.53~0.67~0.8 | |||
6R | 0.8~1~1.2 | |||
7R | 1.2~1.5~1.8 | |||
8R | 1.8~2.2~2.6 | |||
9R | 2.6~3.2~3.8 | |||
10R | 3.2~4~4.8 | |||
11R | 4~5~6 | |||
12R | 5~6~7 | |||
13R | 6~7.2~8.4 | |||
14R | 7~8.6~10 | |||
15€ | 8.6~10~11.6 | |||
JR20-16 | 1S | 3.6~4.5~5.4 | CJ20-16 | |
2S | 5.4~6.7~8 | |||
3S | 8~10~12 | |||
4S | 10~12~14 | |||
5S | 12~14~16 | |||
6S | 14~16~18 | |||
JR20-25 | 1T | 7.8~9.7~11.6 | CJ20-25 | |
2T | 11.6~14.3~17 | |||
3T | 17~21~25 | |||
4T | 21~25~29 | |||
JR20-63 | 1U | 16~20~24 | CJ20-40 | |
2U | 24~30~36 | |||
3U | 32~40~47 | |||
4U | 40~47~55 | |||
5 unidades | 47~55~62 | |||
6u | 55~63~71 | |||
JR20-160 | 1W | 33~40~47 | CJ20-100 | |
2W | 47~55~63 | |||
3W | 63~74~84 | |||
4W | 74~86~98 | |||
5W | 85~100~115 | |||
6W | 100~115~130 | |||
7W | 115~132~150 | |||
8W | 130~150~170 | |||
9W | 144~160~176 | |||
JR20-250 | 1X | 130~150~170 | CJ20-250 | |
2X | 167~200~250 | |||
JR20-400 | 1y | 200~250~300 | CJ20-400 | |
2 años | 267~335~400 | |||
JR20-630 | 1Z | 320~400~480 | CJ20-630 | |
2Z | 420~525~630 |
Nota: La especificación 10R y debajo en JR20-10 no incluye un dispositivo de protección de falla de fase.
Parámetros básicos del circuito auxiliar
Categoría de utilización | Frecuencia nominal | Voltaje de aislamiento nominal (UI) | Voltaje operativo nominal (UE) | Corriente operacional con calificación (es decir) | Corriente térmica convencional | Contacto auxiliar |
AC-15 | 50Hz | 380V | 127V | 2.83a | 6A | NC 95-96 |
220V | 1.64a | |||||
380V | 0.95a | |||||
220V | 0.82a | 6A | No 97-98 | |||
380V | 0.47a |
Características de operación
No. | Configuración de múltiplos actuales | Tiempo de acción | Condición inicial | ||
Características de operación Cuando negativa cada fase está equilibrada | |||||
1 | 1.05 | No hay acción en 2h | Frío | ||
2 | 1.2 | Acción en 2H | Térmico (después de la prueba No. 1) | ||
3 | 1.5 | <2min | ＜ 4min | Térmico (después de la prueba No. 1) | |
4 | 7.2 | 2s ＜ tp≤10s | 4S ＜ TP US10S | Frío | |
5 | 1.0 | No hay acción en 2h | Frío | ||
6 | 1.2 | Acción en 2H | Térmico (después de la prueba No. 5) | ||
7 | 1.05 | No hay acción en 2h | Frío | ||
8 | 1.3 | Acción en 2H | Térmico (después de la prueba No. 7) | ||
Características de la operación Cuando negativa cada fase está desequilibrada | |||||
Cualquier dos fase | Tercera fase | ||||
1 | 1.10 | 0.9 | No hay acción en 2h | Frío | |
2 | 1.15 | 0 | Acción en 2H | Térmico (después de la prueba No. 1) | |
Dimensión de esquema y estallación

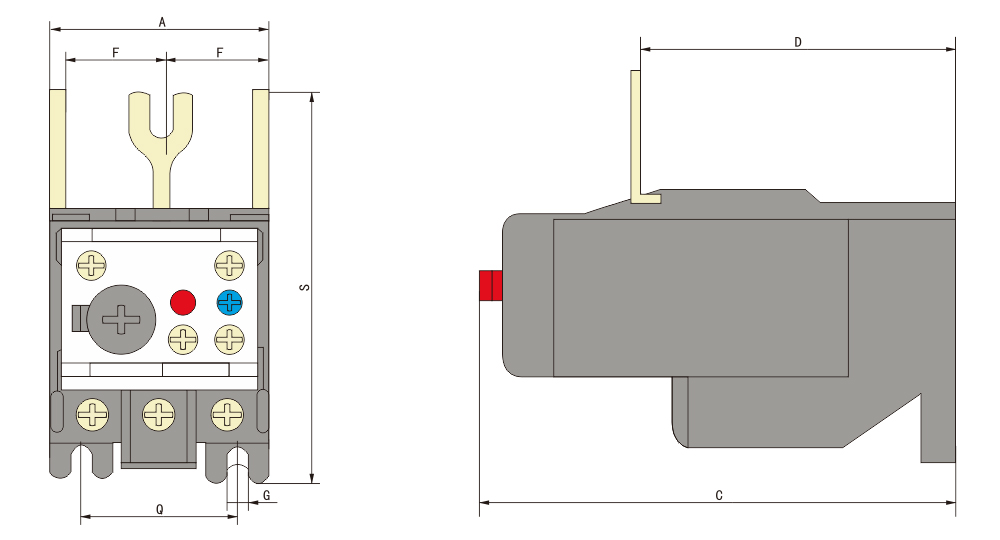

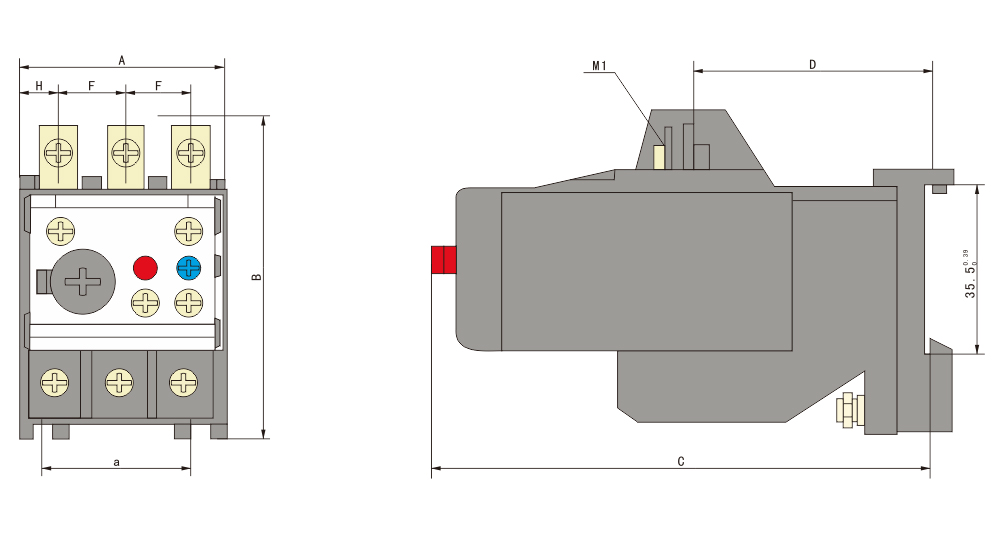

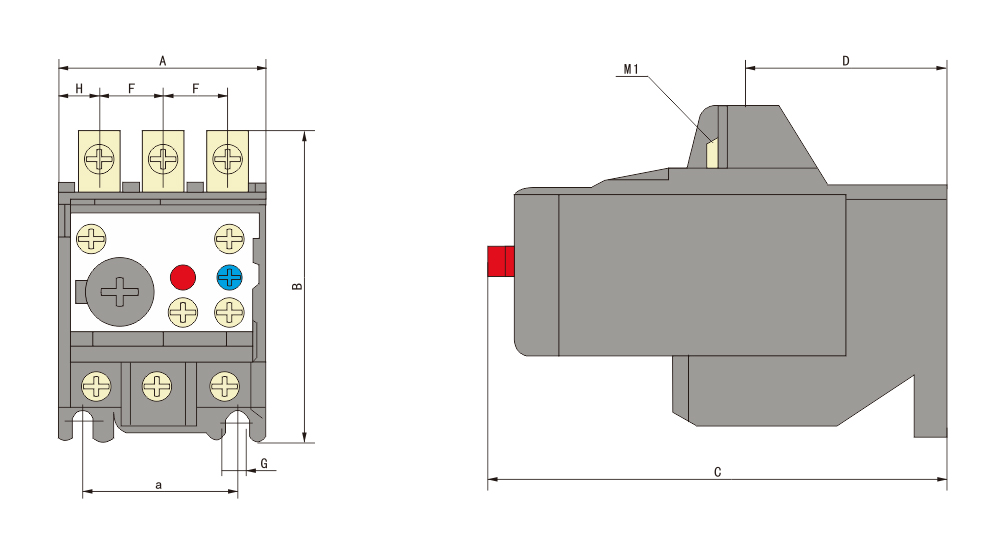

1. Dimensión de contorno y estallación de JR20-10Z/JR20-16Z/JR20-25Z/JR20-63Z/JR20-160Z
Relé térmico | A | B | do | D | mi | F | GRAMO | h | K | a | M1 | M2 | φ |
Modelo | Característica | ||||||||||||
JR20-10 | Z | 44 | 77.5 | 101 | 57.8 | 10 | 4.5 | 13.9 | 32 | ||||
L | 44 | 70 | 101 | 46 | 14 | 4.5 | 8.9 | 32 | M5 | ||||
GRAMO | 44 | 70 | 112 | 53 | 14 | 8.9 | M5 | ||||||
JR20-16 | Z | 44 | 78 | 101 | 71 | 14 | 4.5 | 12.9 | 32 | ||||
L | 44 | 70 | 101 | 46 | 14 | 4.5 | 8.9 | 32 | M5 | ||||
GRAMO | 44 | 70 | 112 | 53 | 14 | 8.9 | 5.2 | M5 | |||||
JR20-25 | Z | 47.5 | 82.5 | 117 | 66 | 20.5 | 4.5 | 32 | |||||
L | 44 | 70 | 117 | 46 | 14 | 8.9 | 5.5 | 32 | M5 | ||||
GRAMO | 44 | 70 | 117 | 53 | 14 | 5.5 | 8.9 | 6.5 | M5 | ||||
JR20-63 | Z | 64 | 90 | 117 | 82 | 20 | 5.5 | 46 | |||||
70 | 90 | 117 | 92 | 28 | 5.5 | 46 | |||||||
L | 65 | 80 | 117 | 62 | 23 | 5.5 | 46 | M6 | |||||
65 | 80 | 117 | 62 | 23 | 46 | M6 | |||||||
GRAMO | |||||||||||||
7 | |||||||||||||
JR20-160 | Z | 104 | 100 | 152 | 87.5 | 87.5 | 29 | 37 | M6 | M8 | 7 | ||
104 | 100 | 152 | 87.5 | 87.5 | 45 | 37 | M6 | M8 | |||||
L |
Temperatura ambiente: el valor promedio no excede +35 ° C en 24 horas.
Altitud: no más de 2000 m.
Condiciones atmosféricas: la humedad relativa no excede el 50% a +40 ° C, y puede permitirse una mayor humedad relativa a temperaturas más bajas. Por ejemplo, 90% a 20 ° C, se deben tomar medidas especiales para la condensación ocasional debido a cambios de temperatura.
Nivel de contaminación: 3 niveles.
Categoría de instalación: Clase III.
Condiciones de instalación: La inclinación de la cara de instalación y la vertical no es más de ± 5 °. Además de los tornillos de montaje, el relé también puede usar riel estándar de 35 mm.
Vibración de choque: el relé debe instalarse y usarse en lugares donde no hay temblores, choque y vibración significativos.
Transporte, almacenamiento: el relé no debe estar sujeto a un impacto y vibración severos durante el transporte, y no debe verse afectado por la lluvia o la nieve en el transporte y el almacenamiento. Los relés son adecuados para el transporte y el almacenamiento a -25 ° C ~ +55 ° C, y a +70 ° C por períodos cortos (en 24 h).
-
