Disyuntor de caja moldeada serie DAM11
Las series de disyuntores DAM11, DAM11LY, DAM11RT, DAM11E y DAM11EY son nuevos disyuntores mejorados investigados y desarrollados por la empresa combinados con las ventajas de productos internacionales similares y la demanda de los mercados nacionales e internacionales.
DescargarCaracterística 1: Capacidad de limitación actual
La limitación de corriente se refiere al límite del aumento de la corriente de cortocircuito en el bucle, y en el bucle protegido por DAM11, el valor máximo de la corriente de cortocircuito y la energía I2T en el circuito será mucho más pequeño que el valor prospectivo. Contacto fijo en forma de U
El contacto fijo único en forma de U puede lograr la tecnología previa a la ruptura:
La llamada tecnología previa a la ruptura se refiere cuando la corriente de cortocircuito fluye a través del sistema de contacto, la energía eléctrica generada por el contacto fijo en forma de U y el contacto móvil es exclusivo mutuo. Cuanto mayor sea la corriente de cortocircuito, mayor es la repulsión de la fuerza electromotriz, y se genera junto con la corriente de cortocircuito al mismo tiempo. Antes de que ocurra la acción del viaje, la fuerza de repulsión electrodinámica puede hacer la separación de contacto fija y móvil, al aumentar el arco para aumentar la resistencia equivalente entre ellos para lograr el propósito de suprimir el aumento de la corriente de cortocircuito.
Característica 2: Accesorios modulares
Accesorio: para los interruptores de circuitos del mismo marco, tienen tamaños uniformes independientemente de la capacidad de ruptura y la corriente calificada; accesorio: los usuarios pueden libremente
Elija y expanda las funciones de los interruptores de circuitos de acuerdo con sus necesidades
Los accesorios modulares tienen una función de aislamiento, que es fácil para la operación e instalación de línea candente.

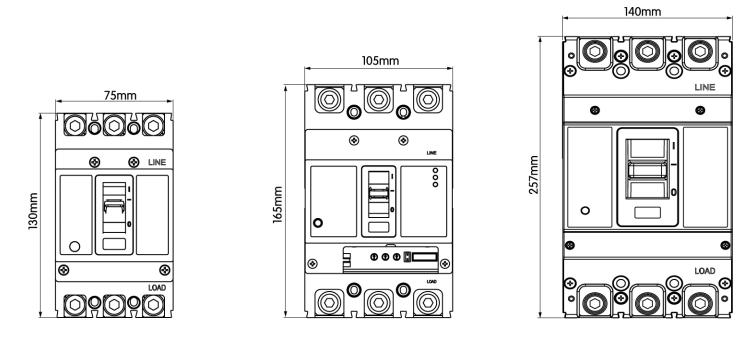

Característica 3: Marco miniaturizado
6 tamaños de cuadro: 125 tipo, 160 tipo, tipo 250, tipo 630, tipo 800, 1250Type
Corriente nominal de la serie Dam11 10a ~ 1250a
Característica 4: Dispositivo de repulsión de contacto (tecnología patentada)
El esquema técnico adoptado por la invención es:

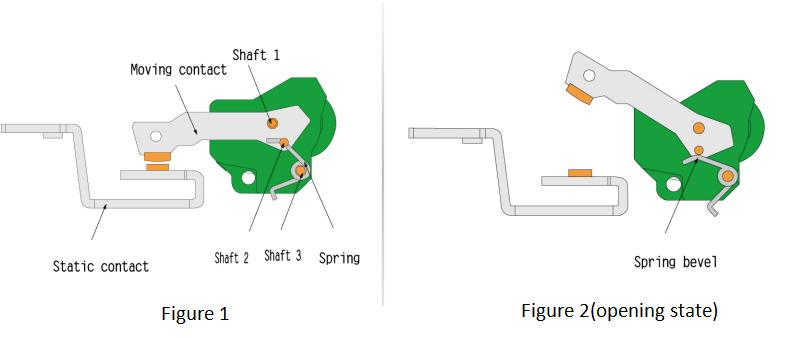

Como se muestra en la Figura 1, el nuevo dispositivo de contacto consiste principalmente en contacto fijo, contacto en movimiento, eje 1, eje 2, eje 3 y resortes;
Cuando el disyuntor está en el estado cerrado, el eje 2 actúa en el lado derecho del ángulo de resorte; Cuando el disyuntor tiene una corriente de falla grande, el contacto móvil se someterá a la repulsión eléctrica generada por la corriente misma y girará con el centro del eje 1, cuando el eje 2 gira hacia la parte superior del ángulo de resorte con el contacto en movimiento. , hace que el contacto mudado gire rápidamente hacia arriba y rompa rápidamente el circuito tras la reacción del resorte, ha mejorado la capacidad de ruptura del producto mediante la optimización de la estructura de contacto.
Característica 5: Inteligencia

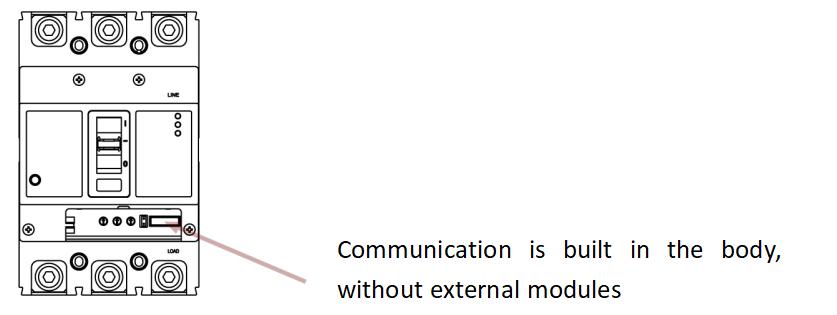

La comunicación de red es más conveniente. Acceda al sistema de comunicación Modbus a través de una conexión dedicada. DAM11E / DAM11EY con la función de comunicación puede seleccionar accesorios de monitoreo para realizar la pantalla de la puerta, leer, establecer y control.

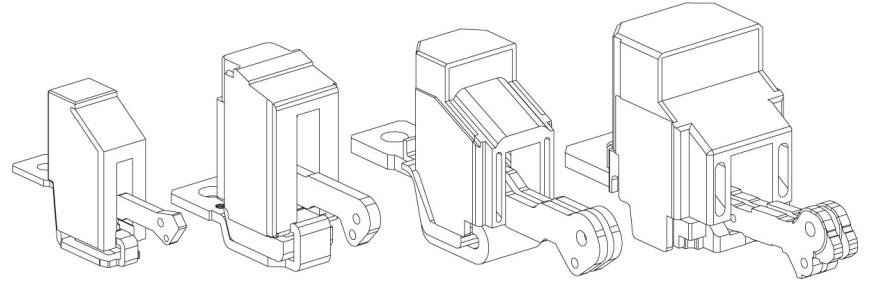

Feature6: sistema de extinción de arco modularizado
Característica 7: Unificación
Las seis series de Dam11, Dam11ly, Dam11dc, Dam11rt, Dam11e y Dam11ey bajo el mismo tamaño de marco tienen las mismas dimensiones, dimensiones de instalación y estilo de apariencia, que es un diseño completamente unificado.
-
