DescargarEspecificación técnica |
Serie de productos: caja de distribución de montaje integrada/caja de distribución de montaje en superficie |
Formas: 4 vías, 7 vías, 10 vías, 12 vías, 14 vías, 16 vías, 18 vías, 20 vías, 24 vías (montaje integrado), 28 vías, 40 vías |
Productos: 1.montaje integrado |
BEP-A 104, BEP-A 107, BEP-A 110, BEP-A 112. BEP-A 114, BEP-A 116, BEP-A 118, BEP-A 120, |
BEP-A124, BEP-A228, BEP-A240 |
2.montaje en superficie |
BEP-M 104, BEP-M 107, BEP-M 110, BEP-M 112, BEP-M 114, BEP-M116, BEP-M 118, BEP-M 120, |
BEP-M 228, BEP-M 240 |
Material base de la caja: placa laminada en frío de alta calidad, con recubrimiento de polvo electrostático |
Dimensión de la caja de montaje empotrado de una hilera (ancho*alto): (4 vías) 143x75 mm, (7 一 20 vías) 192x75 mm, |
(24 vías) 230x90 mm |

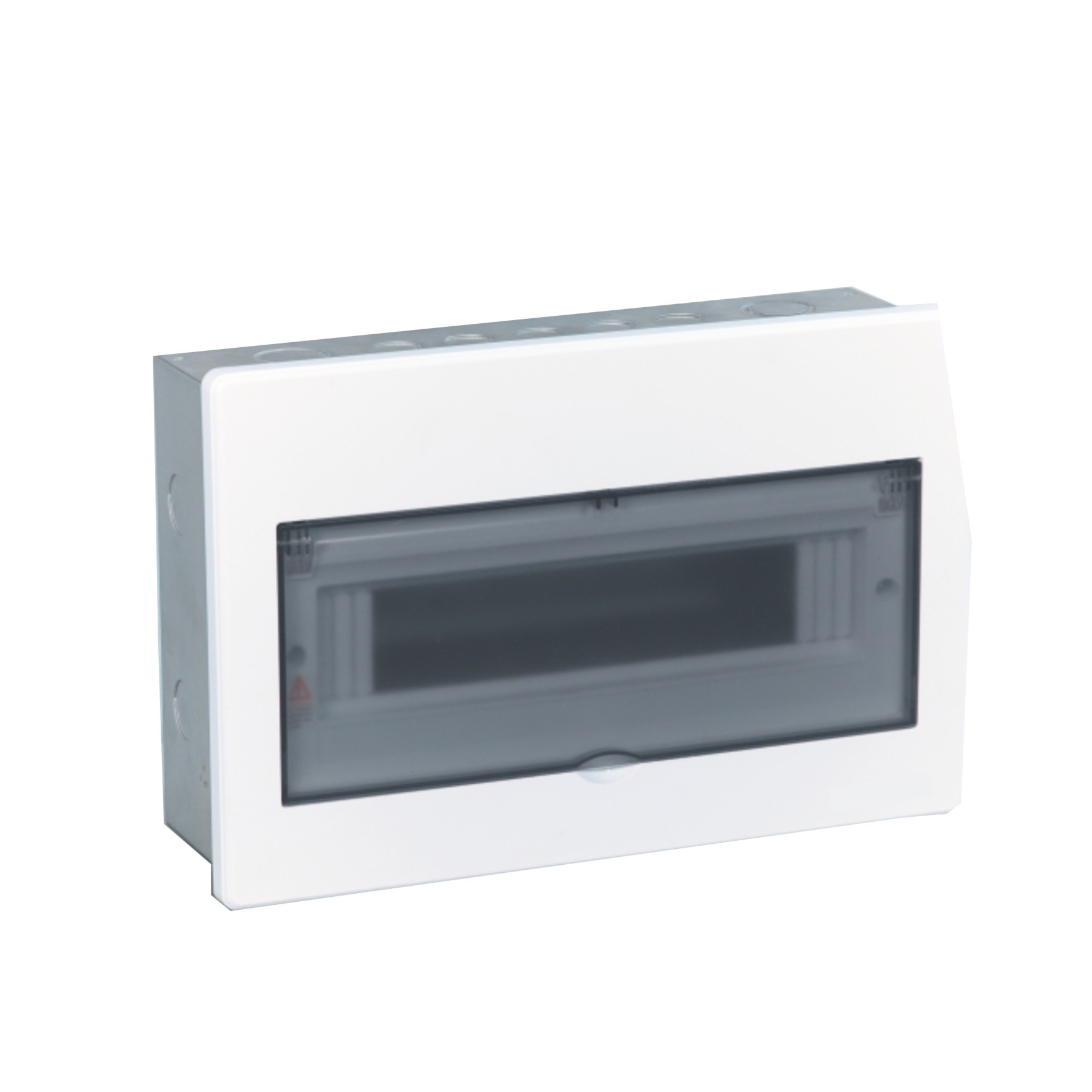

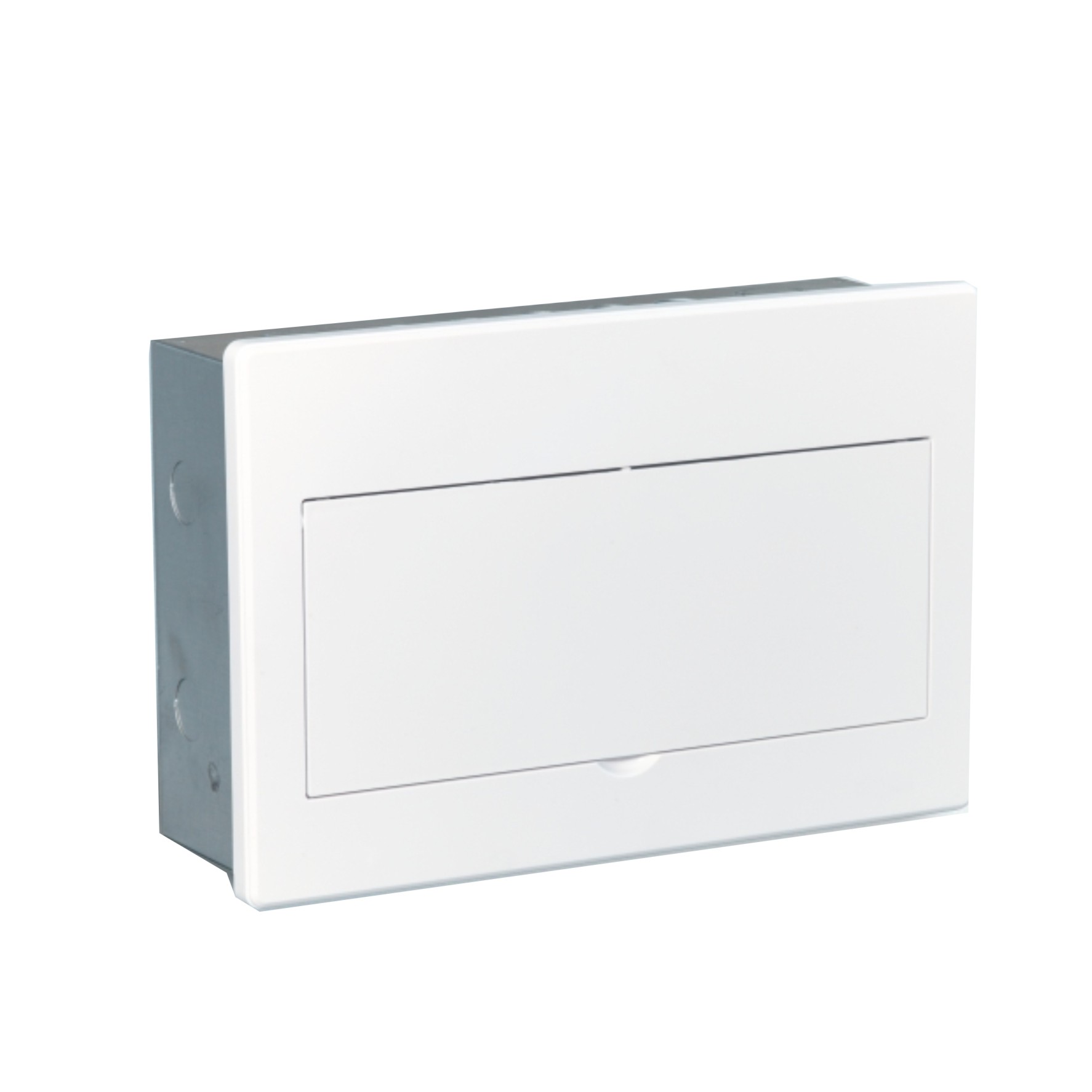

Material de la cubierta: ABS de alta calidad para la base de la cubierta y la puerta móvil blanca, PC de alta calidad para la puerta móvil transparente. |
Instalación de la cubierta: fijada con tornillo |
Instalación en caja: 1. Montaje empotrado 2. Montaje en superficie |
Tamaño de vía: 18 mm (ancho estándar) |
Dimensión de la sección transversal del terminal: ①4~20 vías 6 x 10 mm |
②24~ 40 vías 6,4 x 12 mm |
Tensión nominal (V): ~AC400V( ±20%) 50~60HZ |
Corriente nominal/máx. Entrada de corriente: ①55A (4~20 vías) 6 x 10 mm |
②63A (24~40 vías) 6,4 x 12 mm |
Estándar del producto: GB17466.1-2008, GB17466.24-2008 |
Protección de ingreso: IP40 |
Información de embalaje
Especificación y descripción | Foto |
Caja de cartón Largo x ancho x alto (cm)
| (PCS/CTN) | |
Caja de distribución | ||||
Be-m104 | Montaje en superficie |
| 505×190×360 | 10 |
Be-m107 | 520×245×465 | 10 | ||
Be-m110 | 520×300×465 | 10 | ||
Be-m112 | 520×335×465 | 10 | ||
Be-m114 | 520×235×375 | 5 | ||
Be-m116 | 520×235×415 | 5 | ||
Be-m118 | 520×235×450 | 5 | ||
Be-m120 | 520×235×485 | 5 | ||
Be-m228 | 445×165×410 | 1 | ||
Be-m240 | 445×165×520 | 1 | ||
BEP (2013) -A 104 | Montaje empotrado |
| 505*190*360 | 10 |
BEP (2013) -A 107 | 520*245*465 | 10 | ||
BEP (2013) -A 110 | 520*300*465 | 10 | ||
BEP (2013) -A 112 | 520*335*465 | 10 | ||
BEP (2013) -A 114 | 520*235*375 | 5 | ||
BEP (2013) -A 116 | 520*235*415 | 5 | ||
BEP (2013) -A 118 | 520*235*450 | 5 | ||
BEP (2013) -A 120 | 520*235*485 | 5 | ||
BEP (2013) -A 124 | 600*275*565 | 5 | ||
BEP (2013) -A 228 | 485*165*410 | 1 | ||
BEP (2013) -A 240 | 485*165*520 | 1 | ||
La base de la caja de montaje de la superficie está hecha de placa de alta calidad en la placa de mano en frío, espesor de 1,0 mm para una fila y 1.2 mm para dos filas. La base de la caja de montaje empotrada está hecha de placa de alta calidad en la placa de rodillas frías, 0,8 mm para una fila y 1.0 mm para dos filas. La superficie de la placa está recubierta de polvo electrostático y la tolerancia se cumple completamente con los requisitos de tolerancia de PT en GB/T 708-2006.
Forma del producto (montaje integrado): 4way, 7way, 10way, 12way, 14way, 16way, 18way, 20way, 24way, 28way, 40way.
Forma del producto (montaje en superficie): 4way, 7way, 10way, 12way, 14way, 16way, 18way, 20way, 24way, 28way, 40way.
-
