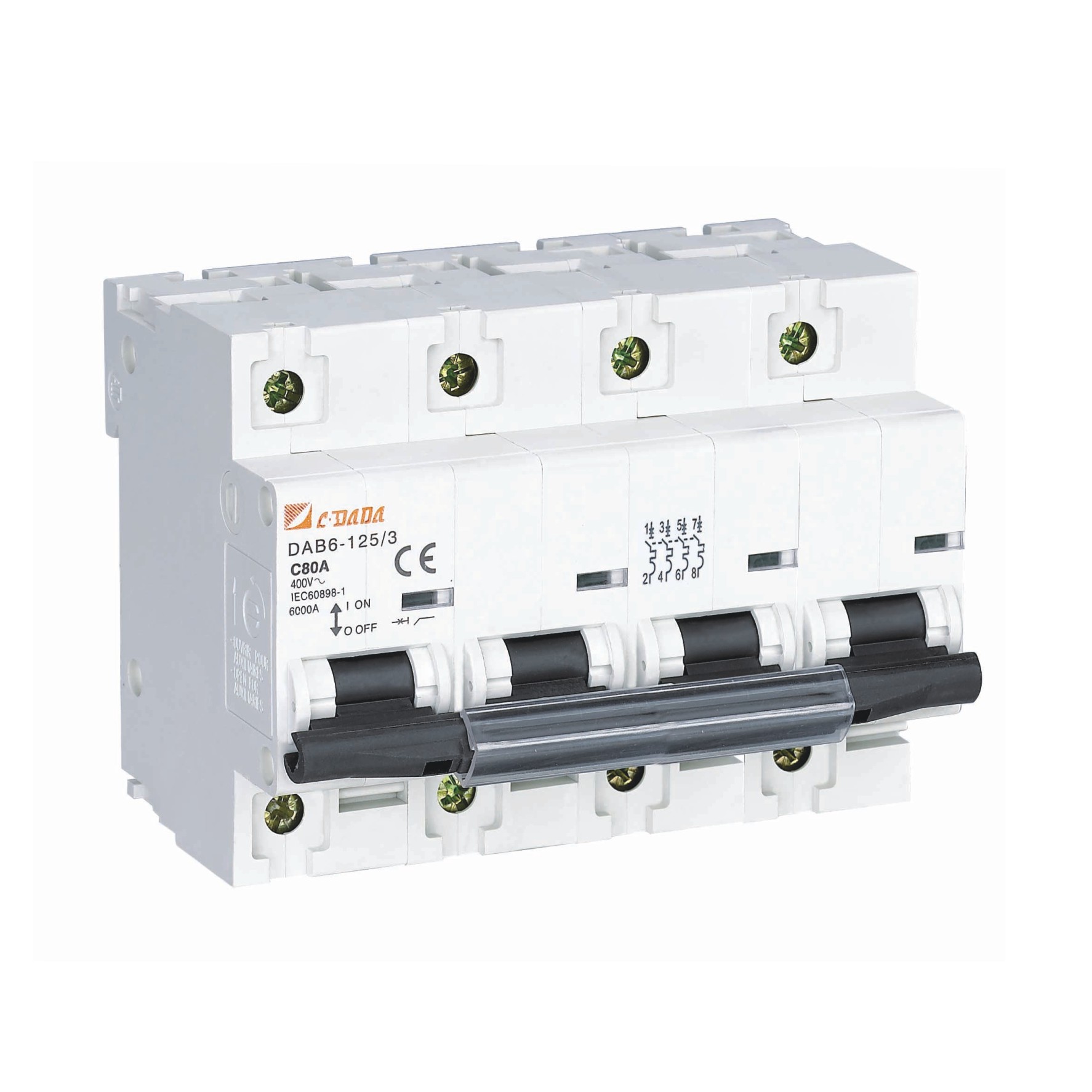

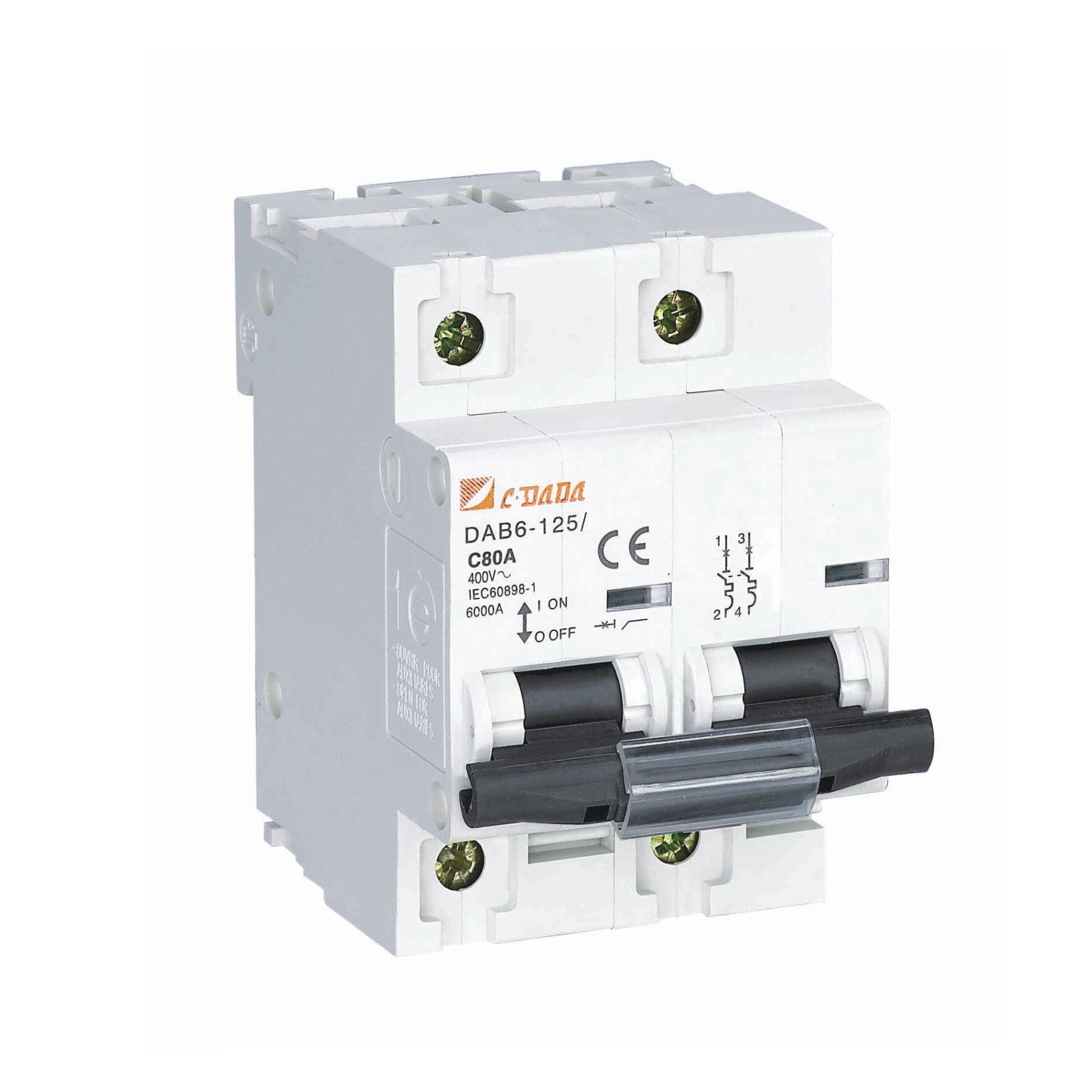

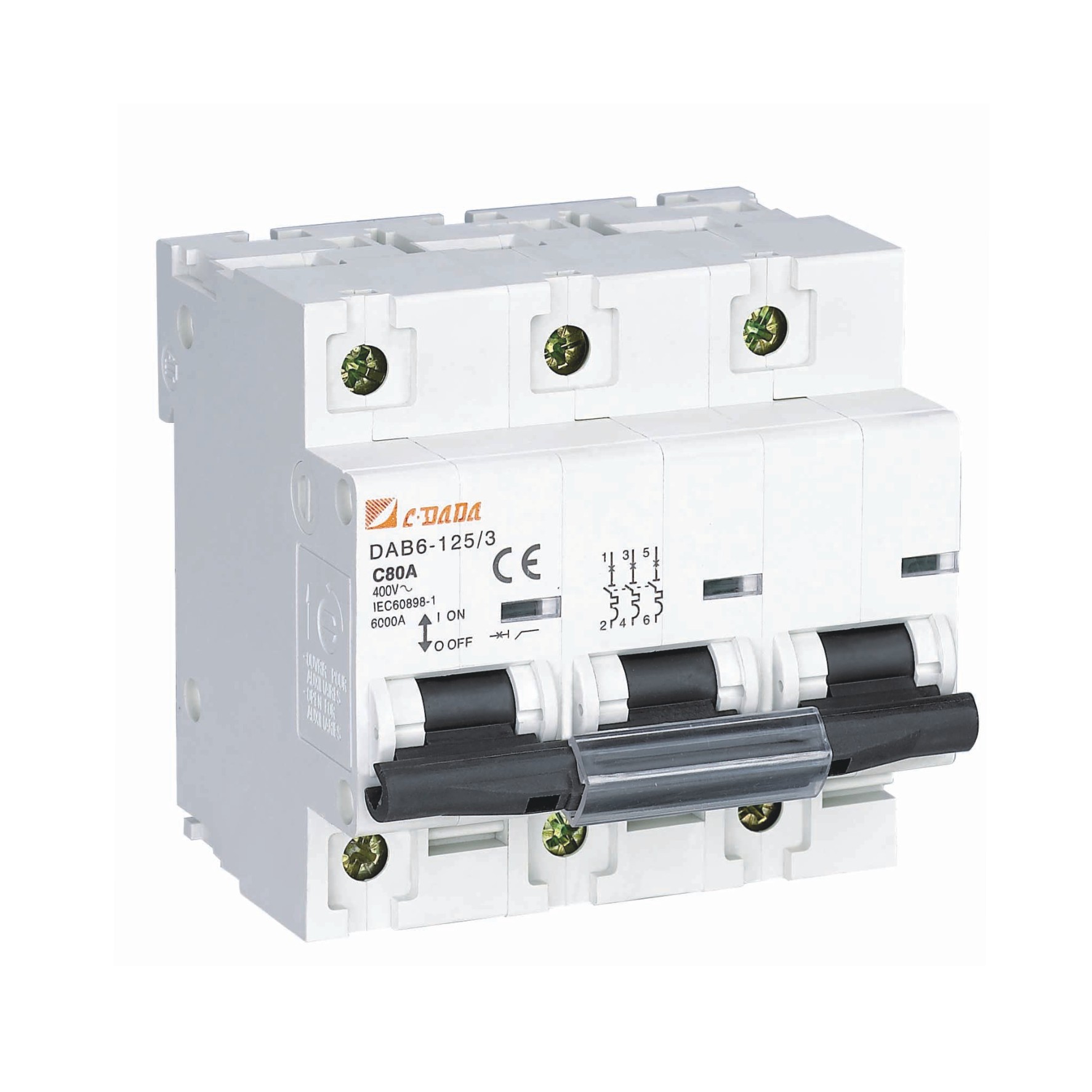

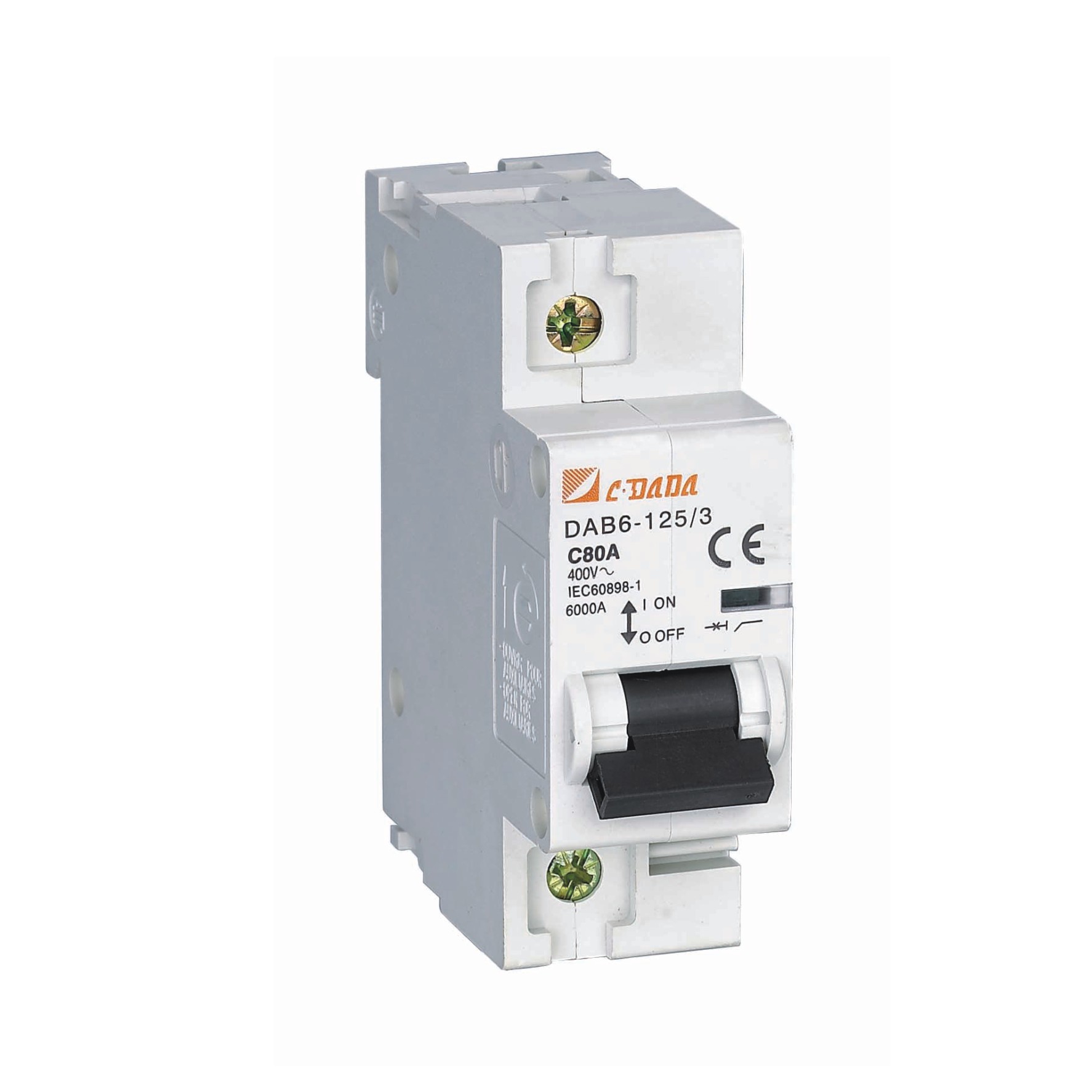

DAB6-125
DAB6-125 tiene características tales como apariencia delicada, peso ligero, rendimiento excelente y confiable, alta capacidad de ruptura, disparo rápido y montaje sobre riel. Su carcasa y componentes adoptan plástico de alta resistencia al fuego y a los golpes de larga durabilidad. Sirve principalmente para proteger los circuitos de CA 50 Hz, 230 V de un solo polo, 400 V de dos polos o tres o cuatro polos contra sobrecargas o cortocircuitos, y también para conectar y desconectar aparatos eléctricos y circuitos de iluminación poco frecuentes. Cumple con los estándares de IEC60947- 2.
DescargarCaracterísticas técnicas
MCB DAB6-125 | |||||||
Para protección de la distribución general de energía (IEC/EN 60898-1) |
|
|
|
| |||
polacos | 1P | 2P | 3P | 4P | |||
Rendimiento eléctrico | |||||||
Funciones | Protección contra cortocircuitos, protección contra sobrecargas, aislamiento, control. | ||||||
Frecuencia nominal f(Hz) | 50-60Hz | ||||||
Tensión nominal de trabajo Ue(V) CA | 230/400 | 400 | |||||
Corriente nominal En(A) | 63,80,100,125 | ||||||
Tensión nominal aislada Ui (V) | 500 | ||||||
Tensión soportada por impulso Uimp (kV) | 4 | ||||||
Tipo de disparo instantáneo | DAB6-125N | B/C/D | |||||
DAB6-125H | B/C/D | ||||||
Cortocircuito nominal Icn(kA) | DAB6-125N | 6 | |||||
DAB6-125H | 10 | ||||||
Tipo de lanzamiento | Tipo magnético térmico | ||||||
Vida útil (O~C) | Mecánico | Valor real | 8500 | ||||
Valor estándar | 4000 | ||||||
Eléctrico | Valor real | 1500 | |||||
Valor estándar | 1000 | ||||||
Conexión e instalación | |||||||
Grado de protección | IP20 | ||||||
Cable (mm²) | 1~35 | ||||||
Temperatura de trabajo | -5～+40℃ | ||||||
Resistencia a la humedad y al calor. | Clase 2 | ||||||
Altitud sobre el mar | ≤2000 | ||||||
Humedad relativa | +20℃ ,≤90% ;+40℃ ,≤50% | ||||||
Grado de contaminación | 2 | ||||||
Entorno de instalación | Evite golpes y vibraciones evidentes | ||||||
Clase de instalación | Claseⅱ, Claseⅲ | ||||||
Montaje | Carril DIN35 | ||||||
Dimensiones (mm) (AnxAlxL) | a | 27 | 54 | 81 | 108 | ||
b | 80 | 80 | 80 | 80 | |||
do | 73 | 73 | 73 | 73 | |||
>> la propiedad de protección de la corriente de corriente
Temperatura ambiente | Estado inicial | Corriente de prueba | Resultado esperado | Resultado esperado | Nota |
40 ± 2oc | Posición fría | 1.05in (in ≤63a) | T≤1H | No liberación | - |
Posición fría | 1.05in (en [63a) | T≤2H | No liberación | - | |
Realizado inmediatamente después de una prueba anterior | 1.30in (en ≤63a) | t<1h | Liberar | La corriente sin problemas al valor especificado dentro de 5s | |
1.30in (en> 63a) | T <2h | Liberar | |||
-5~+40ºC | Posición fría | 8.00 pulgadas | t≤0.2s | No liberación | - |
Posición fría | 12.00in | t <0.2s | No liberación | - |
Cable conductor aplicable
Corriente nominal (A) | Sección transversal nominal del cable mm2 |
63A | 16 |
80A | 25 |
100A | 35 |
· Dos tipos de protección contra la sobrecarga y cortocircuito.
· Indicador de posición de contacto independiente.
· Pestillo para carril DIN con doble posición fija.
· Amplia gama de temperaturas de funcionamiento de –40 a +50° С.
· Palanca de interacción más amplia actualizada con área de contacto mejorada.
· Las muescas en las abrazaderas de los terminales permiten reducir las pérdidas térmicas y aumentar la estabilidad mecánica de la conexión.
· La mayor capacidad de conmutación de 10 kA permite instalar DAB6-125 como disyuntores de entrada.
-
